Page 89 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

89

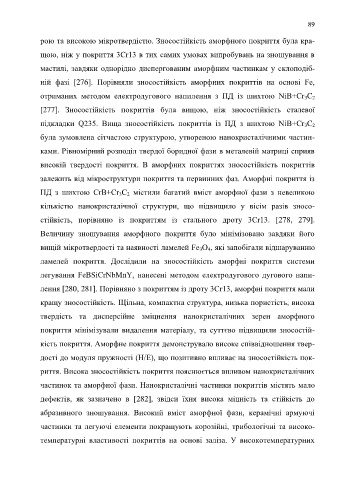

рою та високою мікротвердістю. Зносостійкість аморфного покриття була кра-

щою, ніж у покриття 3Cr13 в тих самих умовах випробувань на зношування в

мастилі, завдяки однорідно диспергованим аморфним частинкам у склоподіб-

ній фазі [276]. Порівняли зносостійкість аморфних покриттів на основі Fe,

отриманих методом електродугового напилення з ПД із шихтою NiB+Cr 3C 2

[277]. Зносостійкість покриттів була вищою, ніж зносостійкість сталевої

підкладки Q235. Вища зносостійкість покриттів із ПД з шихтою NiB+Cr 3C 2

була зумовлена сітчастою структурою, утвореною нанокристалічними частин-

ками. Рівномірний розподіл твердої боридної фази в металевій матриці сприяв

високій твердості покриття. В аморфних покриттях зносостійкість покриттів

залежить від мікроструктури покриття та первинних фаз. Аморфні покриття із

ПД з шихтою CrB+Cr 3C 2 містили багатий вміст аморфної фази з невеликою

кількістю нанокристалічної структури, що підвищило у вісім разів зносо-

стійкість, порівняно із покриттям із стального дроту 3Cr13. [278, 279].

Величину зношування аморфного покриття було мінімізовано завдяки його

вищій мікротвердості та наявності ламелей Fe 3O 4, які запобігали відшаруванню

ламелей покриття. Дослідили на зносостійкість аморфні покриття системи

легування FeBSiCrNbMnY, нанесені методом електродугового дугового напи-

лення [280, 281]. Порівняно з покриттям із дроту 3Cr13, аморфні покриття мали

кращу зносостійкість. Щільна, компактна структура, низька пористість, висока

твердість та дисперсійне зміцнення нанокристалічних зерен аморфного

покриття мінімізували видалення матеріалу, та суттєво підвищили зносостій-

кість покриття. Аморфне покриття демонструвало високе співвідношення твер-

дості до модуля пружності (H/E), що позитивно впливає на зносостійкість пок-

риття. Висока зносостійкість покриття пояснюється впливом нанокристалічних

частинок та аморфної фази. Нанокристалічні частинки покриттів містять мало

дефектів, як зазначено в [282], звідси їхня висока міцність та стійкість до

абразивного зношування. Високий вміст аморфної фази, керамічні армуючі
частинки та легуючі елементи покращують корозійні, трибологічні та високо-

температурні властивості покриттів на основі заліза. У високотемпературних
