Page 83 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

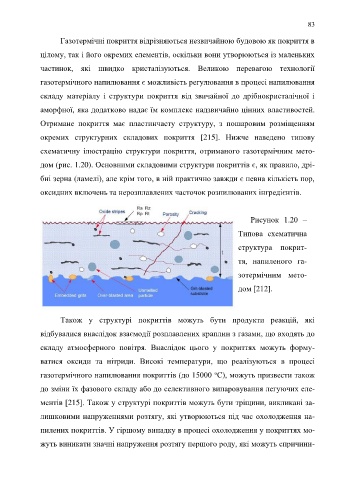

83

Газотермічні покриття відрізняються незвичайною будовою як покриття в

цілому, так і його окремих елементів, оскільки вони утворюються із маленьких

частинок, які швидко кристалізуються. Великою перевагою технології

газотермічного напилювання є можливість регулювання в процесі напилювання

складу матеріалу і структури покриття від звичайної до дрібнокристалічної і

аморфної, яка додатково надає їм комплекс надзвичайно цінних властивостей.

Отримане покриття має пластинчасту структуру, з пошаровим розміщенням

окремих структурних складових покриття [215]. Нижче наведено типову

схематичну ілюстрацію структури покриття, отриманого газотермічним мето-

дом (рис. 1.20). Основними складовими структури покриттів є, як правило, дрі-

бні зерна (ламелі), але крім того, в ній практично завжди є певна кількість пор,

оксидних включень та нерозплавлених часточок розпилюваних інгредієнтів.

Рисунок 1.20 –

Типова схематична

структура покрит-

тя, напиленого га-

зотермічним мето-

дом [212].

Також у структурі покриттів можуть бути продукти реакцій, які

відбувалися внаслідок взаємодії розплавлених краплин з газами, що входять до

складу атмосферного повітря. Внаслідок цього у покриттях можуть форму-

ватися оксиди та нітриди. Високі температури, що реалізуються в процесі

о
газотермічного напилювання покриттів (до 15000 С), можуть призвести також
до зміни їх фазового складу або до селективного випаровування легуючих еле-

ментів [215]. Також у структурі покриттів можуть бути тріщини, викликані за-

лишковими напруженнями розтягу, які утворюються під час охолодження на-

пилених покриттів. У гіршому випадку в процесі охолодження у покриттях мо-

жуть виникати значні напруження розтягу першого роду, які можуть спричини-
