Page 324 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

324

о
під кутом близьким до 60 до напряму руху корундового диску по поверхні
зразка. Паралельні і перпендикулярні межі між ламелями виявились менш

схильними до викришування під час тертя. Проаналізували також деталі викри-

шування міжламелярних меж за вищої роздільної здатності (рис. 7.36а, б).

Попри важливість механізму поступового механічного зрізання

поверхневих шарів електродугового покриття, нанесеного напиленням ПД (як і

у випадку покриття нанесеного напиленням СД із сталі 65Г), яке відбувалося на

поверхні тих ламелей, які міцно зчеплені з ламелями, розташованими під ними,

ключову роль у процесі зношування покриття з ПД відігравало викришування

слабше зв’язаних поверхневих ламелей. Подрібнення тонких прошарків цих

ламелей відбувалося за дії адгезивного механізму, який проявився на мікрорівні

10 мкм 10 мкм 10 мкм

а б в

10 мкм 10 мкм 10 мкм

г д е

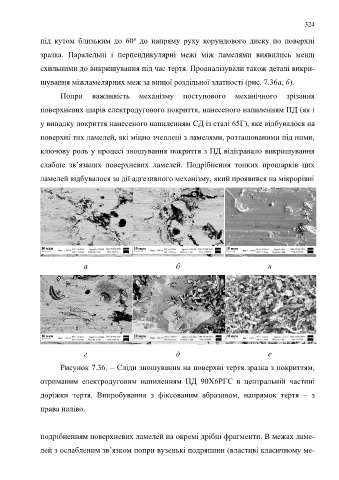

Рисунок 7.36. – Сліди зношування на поверхні тертя зразка з покриттям,

отриманим електродуговим напиленням ПД 90X6РГС в центральній частині

доріжки тертя. Випробування з фіксованим абразивом, напрямок тертя – з

права наліво.

подрібненням поверхневих ламелей на окремі дрібні фрагменти. В межах ламе-

лей з ослабленим зв’язком попри вузенькі подряпини (властиві класичному ме-
