Page 326 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

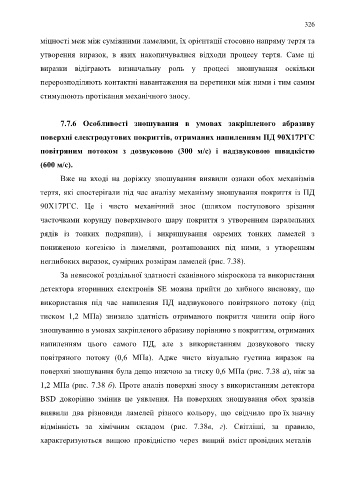

326

міцності меж між суміжними ламелями, їх орієнтації стосовно напряму тертя та

утворення виразок, в яких накопичувалися відходи процесу тертя. Саме ці

виразки відіграють визначальну роль у процесі зношування оскільки

перерозподіляють контактні навантаження на перетинки між ними і тим самим

стимулюють протікання механічного зносу.

7.7.6 Особливості зношування в умовах закріпленого абразиву

поверхні електродугових покриттів, отриманих напиленням ПД 90Х17РГС

повітряним потоком з дозвуковою (300 м/с) і надзвуковою швидкістю

(600 м/с).

Вже на вході на доріжку зношування виявили ознаки обох механізмів

тертя, які спостерігали під час аналізу механізму зношування покриття із ПД

90Х17РГС. Це і чисто механічний знос (шляхом поступового зрізання

часточками корунду поверхневого шару покриття з утворенням паралельних

рядів із тонких подряпин), і викришування окремих тонких ламелей з

пониженою когезією із ламелями, розташованих під ними, з утворенням

неглибоких виразок, сумірних розмірам ламелей (рис. 7.38).

За невисокої роздільної здатності сканівного мікроскопа та використання

детектора вторинних електронів SE можна прийти до хибного висновку, що

використання під час напилення ПД надзвукового повітряного потоку (під

тиском 1,2 МПа) знизило здатність отриманого покриття чинити опір його

зношуванню в умовах закріпленого абразиву порівняно з покриттям, отриманих

напиленням цього самого ПД, але з використанням дозвукового тиску

повітряного потоку (0,6 МПа). Адже чисто візуально густина виразок на

поверхні зношування була дещо нижчою за тиску 0,6 МПа (рис. 7.38 а), ніж за

1,2 МПа (рис. 7.38 б). Проте аналіз поверхні зносу з використанням детектора

BSD докорінно змінив це уявлення. На поверхнях зношування обох зразків

виявили два різновиди ламелей різного кольору, що свідчило про їх значну
відмінність за хімічним складом (рис. 7.38в, г). Світліші, за правило,

характеризуються вищою провідністю через вищий вміст провідних металів
