неглибокими слідами механічного зношування, перпендикулярними до
чіткіших слідів шліфування (зліва) на поверхні покриття (рис. 7.34а).
100 мкм 20 мкм
а б
20 мкм 20 мкм
в г

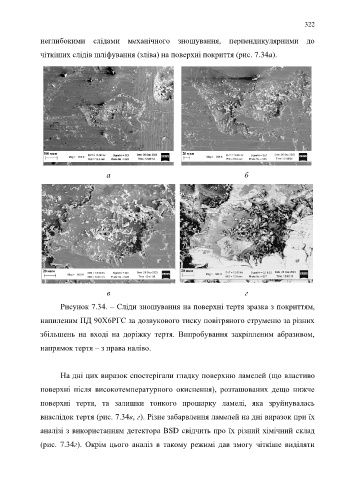

Рисунок 7.34. – Сліди зношування на поверхні тертя зразка з покриттям,
напиленим ПД 90Х6РГС за дозвукового тиску повітряного струменю за різних
збільшень на вході на доріжку тертя. Випробування закріпленим абразивом,
напрямок тертя – з права наліво.
На дні цих виразок спостерігали гладку поверхню ламелей (що властиво
поверхні після високотемпературного окиснення), розташованих дещо нижче
поверхні тертя, та залишки тонкого прошарку ламелі, яка зруйнувалась
внаслідок тертя (рис. 7.34в, г). Різне забарвлення ламелей на дні виразок при їх
аналізі з використанням детектора BSD свідчить про їх різний хімічний склад
(рис. 7.34г). Окрім цього аналіз в такому режимі дав змогу чіткіше виділяти
