Page 319 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

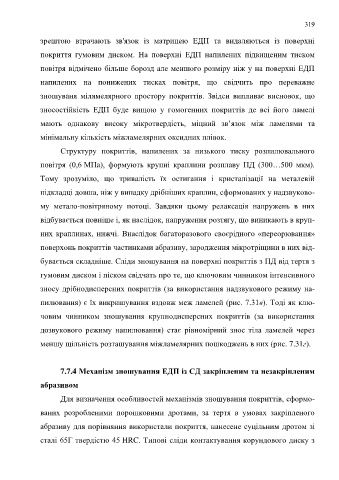

319

зрештою втрачають зв'язок із матрицею ЕДП та видаляються із поверхні

покриття гумовим диском. На поверхні ЕДП напилених підвищеним тиском

повітря відмічено більше борозд але меншого розміру ніж у на поверхні ЕДП

напилених на понижених тисках повітря, що свідчить про переважне

зношуваня мілямелярного простору покриттів. Звідси випливає висновок, що

зносостійкість ЕДП буде вищою у гомогенних покриттів де всі його ламелі

мають однакову високу мікротвердість, міцний зв’язок між ламелями та

мінімальну кількість міжламелярних оксидних плівок.

Структуру покриттів, напилених за низького тиску розпилювального

повітря (0,6 МПа), формують крупні краплини розплаву ПД (300…500 мкм).

Тому зрозуміло, що тривалість їх остигання і кристалізації на металевій

підкладці довша, ніж у випадку дрібніших краплин, сформованих у надзвуково-

му метало-повітряному потоці. Завдяки цьому релаксація напружень в них

відбувається повніше і, як наслідок, напруження розтягу, що виникають в круп-

них краплинах, нижчі. Внаслідок багаторазового своєрідного «переорювання»

поверхонь покриттів частинками абразиву, зародження мікротріщини в них від-

бувається складніше. Сліди зношування на поверхні покриттів з ПД від тертя з

гумовим диском і піском свідчать про те, що ключовим чинником інтенсивного

зносу дрібнодисперсних покриттів (за використання надзвукового режиму на-

пилювання) є їх викришування вздовж меж ламелей (рис. 7.31в). Тоді як клю-

човим чинником зношування крупнодисперсних покриттів (за використання

дозвукового режиму напилювання) стає рівномірний знос тіла ламелей через

меншу щільність розташування міжламелярних пошкоджень в них (рис. 7.31г).

7.7.4 Механізм зношування ЕДП із СД закріпленим та незакріпленим

абразивом

Для визначення особливостей механізмів зношування покриттів, сформо-

ваних розробленими порошковими дротами, за тертя в умовах закріпленого
абразиву для порівняння використали покриття, нанесене суцільним дротом зі

сталі 65Г твердістю 45 HRC. Типові сліди контактування корундового диску з
