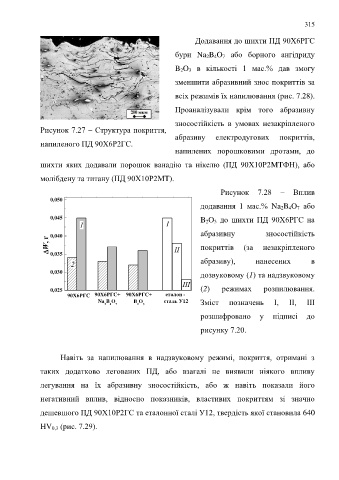

Page 315 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

315

Додавання до шихти ПД 90Х6РГС

бури Na 2B 4O 7 або борного ангідриду

B 2O 3 в кількості 1 мас.% дав змогу

зменшити абразивний знос покриттів за

всіх режимів їх напилювання (рис. 7.28).

Проаналізували крім того абразивну

зносостійкість в умовах незакріпленого
Рисунок 7.27 – Структура покриття,
абразиву електродугових покриттів,
напиленого ПД 90Х6Р2ГС.
напилених порошковими дротами, до

шихти яких додавали порошок ванадію та нікелю (ПД 90Х10Р2MTФН), або

молібдену та титану (ПД 90Х10Р2MT).

Рисунок 7.28 – Вплив
0,050
додавання 1 мас.% Na 2B 4O 7 або

0,045 B 2O 3 до шихти ПД 90Х6РГС на
1 І

0,040 абразивну зносостійкість
W, г 0,035 ІІ покриттів (за незакріпленого

2 абразиву), нанесених в
0,030
дозвуковому (1) та надзвуковому
ІІІ
0,025 (2) режимах розпилювання.
90Х6РГС 90Х6РГС+ 90Х6РГС+ еталон -
Na B O B O сталь У12 Зміст позначень I, II, III
2 4 7 2 3
розшифровано у підписі до

рисунку 7.20.

Навіть за напилювання в надзвуковому режимі, покриття, отримані з

таких додатково легованих ПД, або взагалі не виявили ніякого впливу

легування на їх абразивну зносостійкість, або ж навіть показали його

негативний вплив, відносно показників, властивих покриттям зі значно

дешевшого ПД 90Х10Р2ГС та еталонної сталі У12, твердість якої становила 640
HV 0,3 (рис. 7.29).
