Page 314 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

314

зносостійкості покриттів, порівняно із властивою за напилювання у

дозвуковому режимі (рис. 7.25б, в). А за найвищого вмісту хрому у таких ПД

зносостійкість ЕДП досягала найвищого рівня. Зі зростанням вмісту і бору, і

хрому у шихті ПД створювались сприятливі передумови для виділення у

покриттях більшої кількості легованих хромом боридів FeCr 2B. Завдяки їх

високій твердості зростала також твердість всього покриття і, як наслідок,

підвищувалась їх абразивна зносостійкість.

Зниження зносостійкості покриттів, нанесених з ПД 90Х6Р(0…2)ГС та

ПД 90Х10Р(0…2)ГС з підвищеним вмістом бору у шихті у дозвуковому режимі

напилювання (рис. 7.26а, б) можливо, зумовлено виникненням високих

залишкових напружень розтягу І роду у таких покриттях та появою в них

мережі мікротріщин (рис. 7.27), які полегшують та інтенсифікують їх знос.

0,050 0,050 0,050

0,045 0,045 0,045
І І І
0,040 0,040 0,040
W, г ІІ W, г 0,035 ІІ W, г ІІ
0,035
1 0,035
2 1
0,030 0,030 2 0,030 2 1
ІІІ ІІІ ІІІ
0,025 0,025 0,025
0 1 2 еталон - 0 1 2 еталон - 0 1 2 еталон -
C , мас.% сталь У12 C , мас.% сталь У12 C , мас.% сталь У12
В В В
a б в

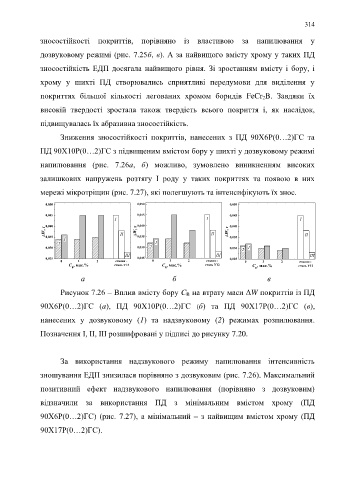

Рисунок 7.26 – Вплив вмісту бору C B на втрату маси ΔW покриттів із ПД

90Х6Р(0…2)ГС (а), ПД 90Х10Р(0…2)ГС (б) та ПД 90Х17Р(0…2)ГС (в),

нанесених у дозвуковому (1) та надзвуковому (2) режимах розпилювання.

Позначення I, II, III розшифровані у підписі до рисунку 7.20.

За використання надзвукового режиму напилювання інтенсивність

зношування ЕДП знизилася порівняно з дозвуковим (рис. 7.26). Максимальний

позитивний ефект надзвукового напилювання (порівняно з дозвуковим)

відзначили за використання ПД з мінімальним вмістом хрому (ПД

90Х6Р(0…2)ГС) (рис. 7.27), а мінімальний – з найвищим вмістом хрому (ПД

90Х17Р(0…2)ГС).
