ламелей, і щодо кількості вищерблених ламелей, і щодо призупинення їх
поширення на сприятливо орієнтованих грядах темніших ламелей),
підтвердились і в центральній частині доріжок тертя на їх поверхні (рис. 7.40).
Врахувавши важливість відмінності ламелей за кольором, проаналізували їх
склад в покриттях обох типів з використанням мікрорентгенівського
спектрального аналізу (рис. 7.41).
20 мкм 20 мкм
а б
20 мкм 20 мкм
в г

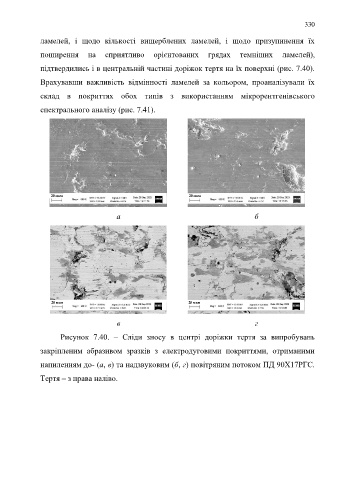

Рисунок 7.40. – Сліди зносу в центрі доріжки тертя за випробувань
закріпленим абразивом зразків з електродуговими покриттями, отриманими
напиленням до- (а, в) та надзвуковим (б, г) повітряним потоком ПД 90Х17РГС.
Тертя – з права наліво.
