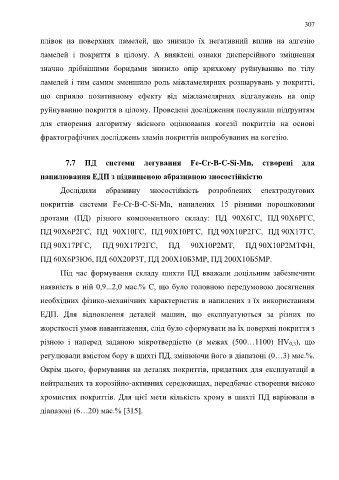

Page 307 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

307

плівок на поверхнях ламелей, що знизило їх негативний вплив на адгезію

ламелей і покриття в цілому. А виявлені ознаки дисперсійного зміцнення

значно дрібнішими боридами знизило опір крихкому руйнуванню по тілу

ламелей і тим самим зменшило роль міжламелярних розшарувань у покритті,

що сприяло позитивному ефекту від міжламелярних відгалужень на опір

руйнуванню покриття в цілому. Проведені дослідження послужили підґрунтям

для створення алгоритму якісного оцінювання когезії покриттів на основі

фрактографічних досліджень зламів покриттів випробуваних на когезію.

7.7 ПД системи легування Fe-Cr-B-C-Si-Mn, створені для

напилювання ЕДП з підвищеною абразивною зносостійкістю

Дослідили абразивну зносостійкість розроблених електродугових

покриттів системи Fe-Cr-B-C-Si-Mn, напилених 15 різними порошковими

дротами (ПД) різного компонентного складу: ПД 90Х6ГС, ПД 90Х6РГС,

ПД 90Х6Р2ГС, ПД 90Х10ГС, ПД 90Х10РГС, ПД 90Х10Р2ГС, ПД 90Х17ГС,

ПД 90Х17РГС, ПД 90Х17Р2ГС, ПД 90Х10Р2MT, ПД 90Х10Р2МТФН,

ПД 60Х6Р3Ю6, ПД 60Х20Р3T, ПД 200Х10Б3МР, ПД 200Х10Б5МР.

Під час формування складу шихти ПД вважали доцільним забезпечити

наявність в ній 0,9...2,0 мас.% С, що було головною передумовою досягнення

необхідних фізико-механічних характеристик в напилених з їх використанням

ЕДП. Для відновлення деталей машин, що експлуатуються за різних по

жорсткості умов навантаження, слід було сформувати на їх поверхні покриття з

різною і наперед заданою мікротвердістю (в межах (500…1100) HV 0,3), що

регулювали вмістом бору в шихті ПД, змінюючи його в діапазоні (0…3) мас.%.

Окрім цього, формування на деталях покриттів, придатних для експлуатації в

нейтральних та корозійно-активних середовищах, передбачає створення високо

хромистих покриттів. Для цієї мети кількість хрому в шихті ПД варіювали в

діапазоні (6…20) мас.% [315].
