Page 103 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

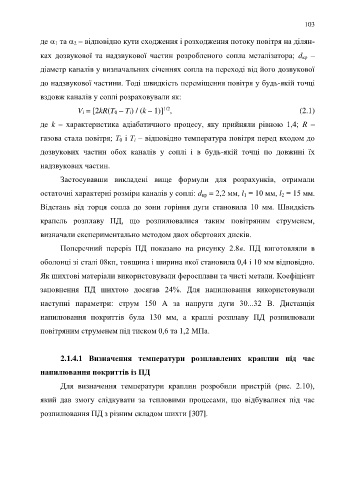

103

де  1 та  2 – відповідно кути сходження і розходження потоку повітря на ділян-

ках дозвукової та надзвукової частин розробленого сопла металізатора; d кр –

діаметр каналів у визначальних січеннях сопла на переході від його дозвукової

до надзвукової частини. Тоді швидкість переміщення повітря у будь-якій точці

вздовж каналів у соплі розраховували як:

1/2
V i = [2kR(T 0 – T i) / (k – 1)] , (2.1)
де k – характеристика адіабатичного процесу, яку прийняли рівною 1,4; R –

газова стала повітря; Т 0 і Т і – відповідно температура повітря перед входом до

дозвукових частин обох каналів у соплі і в будь-якій точці по довжині їх

надзвукових частин.

Застосувавши викладені вище формули для розрахунків, отримали

остаточні характерні розміри каналів у соплі: d кр = 2,2 мм, l 1 = 10 мм, l 2 = 15 мм.

Відстань від торця сопла до зони горіння дуги становила 10 мм. Швидкість

крапель розплаву ПД, що розпилювалися таким повітряним струменем,

визначали експериментально методом двох обертових дисків.

Поперечний переріз ПД показано на рисунку 2.8в. ПД виготовляли в

оболонці зі сталі 08кп, товщина і ширина якої становила 0,4 і 10 мм відповідно.

Як шихтові матеріали використовували феросплави та чисті метали. Коефіцієнт
заповнення ПД шихтою досягав 24%. Для напилювання використовували

наступні параметри: струм 150 А за напруги дуги 30...32 В. Дистанція
напилювання покриттів була 130 мм, а краплі розплаву ПД розпилювали

повітряним струменем під тиском 0,6 та 1,2 МПа.

2.1.4.1 Визначення температури розплавлених краплин під час

напилювання покриттів із ПД

Для визначення температури краплин розробили пристрій (рис. 2.10),

який дав змогу слідкувати за тепловими процесами, що відбувалися під час

розпилювання ПД з різним складом шихти [307].
