Page 106 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

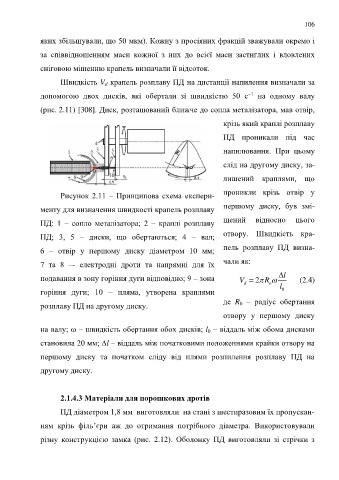

106

яких збільшували, що 50 мкм). Кожну з просіяних фракцій зважували окремо і

за співвідношенням маси кожної з них до всієї маси застиглих і вловлених

сніговою мішенню крапель визначали її відсоток.

Швидкість V d крапель розплаву ПД на дистанції напилення визначали за

–1
допомогою двох дисків, які обертали зі швидкістю 50 с на одному валу
(рис. 2.11) [308]. Диск, розташований ближче до сопла металізатора, мав отвір,

крізь який краплі розплаву

ПД проникали під час

напилювання. При цьому

слід на другому диску, за-

лишений краплями, що

Рисунок 2.11 – Принципова схема експери- проникли крізь отвір у
першому диску, був змі-
менту для визначення швидкості крапель розплаву

ПД: 1 – сопло металізатора; 2 – краплі розплаву щений відносно цього

ПД; 3, 5 – диски, що обертаються; 4 – вал; отвору. Швидкість кра-

6 – отвір у першому диску діаметром 10 мм; пель розплаву ПД визна-

7 та 8 –- електродні дроти та напрямні для їх чали як:

подавання в зону горіння дуги відповідно; 9 – зона V = 2 R  о l  (2.4)

d
горіння дуги; 10 – пляма, утворена краплями l 0
де R 0 – радіус обертання
розплаву ПД на другому диску.
отвору у першому диску

на валу; ω – швидкість обертання обох дисків; l 0 – віддаль між обома дисками

становила 20 мм; ∆l – віддаль між початковими положеннями крайки отвору на

першому диску та початком сліду від плями розпилення розплаву ПД на

другому диску.

2.1.4.3 Матеріали для порошкових дротів

ПД діаметром 1,8 мм виготовляли на стані з шестиразовим їх пропускан-

ням крізь філь’єри аж до отримання потрібного діаметра. Використовували

різну конструкцією замка (рис. 2.12). Оболонку ПД виготовляли зі стрічки з
