Page 101 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

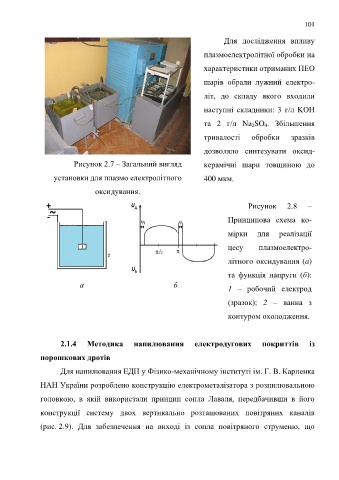

101

Для дослідження впливу

плазмоелектролітної обробки на

характеристики отриманих ПЕО

шарів обрали лужний електро-

літ, до складу якого входили

наступні складники: 3 г/л KOH

та 2 г/л Na 2SO 4. Збільшення

тривалості обробки зразків

дозволяло синтезувати оксид-

Рисунок 2.7 – Загальний вигляд керамічні шари товщиною до

установки для плазмо електролітного 400 мкм.

оксидування.

Рисунок 2.8 –

Принципова схема ко-

мірки для реалізації

цесу плазмоелектро-

літного оксидування (a)
та функція напруги (б):

а б
1 – робочий електрод
(зразок); 2 – ванна з

контуром охолодження.

2.1.4 Методика напилювання електродугових покриттів із

порошкових дротів

Для напилювання ЕДП у Фізико-механічному інституті ім. Г. В. Карпенка

НАН України розроблено конструкцію електрометалізатора з розпилювальною

головкою, в якій використали принцип сопла Лаваля, передбачивши в його

конструкції систему двох вертикально розташованих повітряних каналів
(рис. 2.9). Для забезпечення на виході із сопла повітряного струменю, що
