102

відповідає показникам його надзвукової швидкості (з числом Маха 2) та

розрахували характерні розміри сопла Лаваля [306].

9
10

11
а 10

100 мкм

в

б

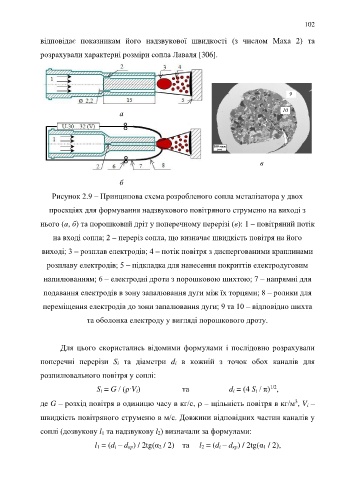

Рисунок 2.9 – Принципова схема розробленого сопла металізатора у двох

проекціях для формування надзвукового повітряного струменю на виході з

нього (а, б) та порошковий дріт у поперечному перерізі (в): 1 – повітряний потік

на вході сопла; 2 – переріз сопла, що визначає швидкість повітря на його

виході; 3 – розплав електродів; 4 – потік повітря з диспергованими краплинами

розплаву електродів; 5 – підкладка для нанесення покриттів електродуговим

напилюванням; 6 – електродні дроти з порошковою шихтою; 7 – напрямні для

подавання електродів в зону запалювання дуги між їх торцями; 8 – ролики для

переміщення електродів до зони запалювання дуги; 9 та 10 – відповідно шихта

та оболонка електроду у вигляді порошкового дроту.

Для цього скористались відомими формулами і послідовно розрахували

поперечні перерізи S i та діаметри d i в кожній з точок обох каналів для

розпилювального повітря у соплі:

S i = G / (ρˑV i) та d i = (4 S i / π) ,
1/2
3
де G – розхід повітря в одиницю часу в кг/с,  – щільність повітря в кг/м , V i –
швидкість повітряного струменю в м/с. Довжини відповідних частин каналів у

соплі (дозвукову l 1 та надзвукову l 2) визначали за формулами:

l 1 = (d i – d кр) / 2tg(α 2 / 2) та l 2 = (d i – d кр) / 2tg(α 1 / 2),
