Page 99 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

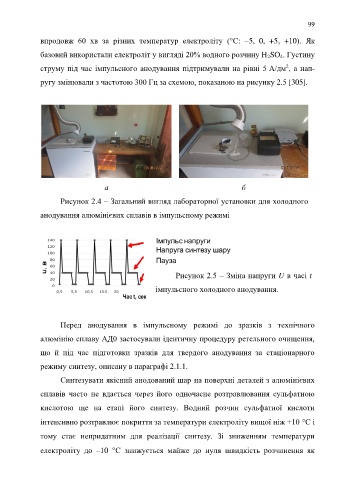

99

впродовж 60 хв за різних температур електроліту (°С: –5, 0, +5, +10). Як

базовий використали електроліт у вигляді 20% водного розчину H 2SO 4. Густину

2
струму під час імпульсного анодування підтримували на рівні 5 А/дм , а нап-
ругу змінювали з частотою 300 Гц за схемою, показаною на рисунку 2.5 [305].

а б

Рисунок 2.4 – Загальний вигляд лабораторної установки для холодного

анодування алюмінієвих сплавів в імпульсному режимі

Рисунок 2.5 – Зміна напруги U в часі t

імпульсного холодного анодування.

Перед анодування в імпульсному режимі до зразків з технічного

алюмінію сплаву АД0 застосували ідентичну процедуру ретельного очищення,

що й під час підготовки зразків для твердого анодування за стаціонарного

режиму синтезу, описану в параграфі 2.1.1.

Синтезувати якісний анодований шар на поверхні деталей з алюмінієвих

сплавів часто не вдається через його одночасне розтравлювання сульфатною

кислотою ще на етапі його синтезу. Водний розчин сульфатної кислоти

інтенсивно розтравлює покриття за температури електроліту вищої ніж +10 С і

тому стає непридатним для реалізації синтезу. Зі зниженням температури

електроліту до –10 С знижується майже до нуля швидкість розчинення як
