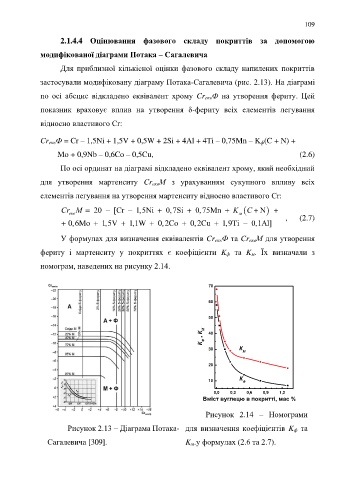

P. 109
109
2.1.4.4 Оцінювання фазового складу покриттів за допомогою
модифікованої діаграми Потака – Сагалевича
Для приблизної кількісної оцінки фазового складу напилених покриттів
застосували модифіковану діаграму Потака-Сагалевича (рис. 2.13). На діаграмі
по осі абсцис відкладено еквівалент хрому Cr еквФ на утворення фериту. Цей
показник враховує вплив на утворення δ-фериту всіх елементів легування
відносно властивого Cr:
Cr еквФ = Cr – 1,5Ni + 1,5V + 0,5W + 2Si + 4Al + 4Ti – 0,75Mn – K ф(C + N) +
Mo + 0,9Nb – 0,6Co – 0,5Cu, (2.6)
По осі ординат на діаграмі відкладено еквівалент хрому, який необхідний
для утворення мартенситу Cr еквМ з урахуванням сукупного впливу всіх
елементів легування на утворення мартенситу відносно властивого Cr:
+
+
Cr М = 20 – [Cr – 1,5Ni 0,7Si 0,75Mn K (С + N ) +
+
екв м , (2.7)
+
+
+
+
+
+ 0,6Mo 1,5V 1,1W 0,2Co 0,2Cu 1,9Ti – 0,1Al]
У формулах для визначення еквівалентів Cr еквФ та Cr еквМ для утворення
фериту і мартенситу у покриттях є коефіцієнти K ф та K м. Їх визначали з
номограм, наведених на рисунку 2.14.
70
60
50
К Ф , К М 40
30 К
М
20
К
10 Ф
0,0 0,3 0,6 0,9 1,2
Вміст вуглецю в покритті, мас %
Рисунок 2.14 – Номограми
Рисунок 2.13 – Діаграма Потака- для визначення коефіцієнтів K ф та
Сагалевича [309]. K м.у формулах (2.6 та 2.7).
