Page 112 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

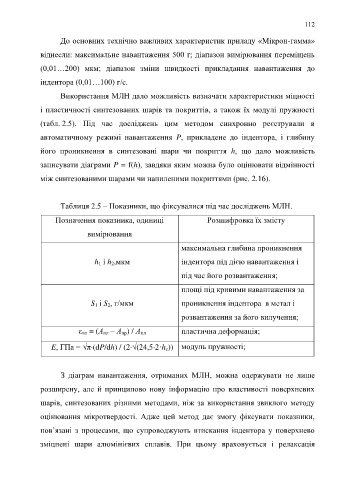

112

До основних технічно важливих характеристик приладу «Мікрон-гамма»

віднесли: максимальне навантаження 500 г; діапазон вимірювання переміщень

(0,01…200) мкм; діапазон зміни швидкості прикладання навантаження до

індентора (0,01…100) г/с.

Використання МЛН дало можливість визначати характеристики міцності

і пластичності синтезованих шарів та покриттів, а також їх модулі пружності

(табл. 2.5). Під час досліджень цим методом синхронно реєстрували в

автоматичному режимі навантаження P, прикладене до індентора, і глибину

його проникнення в синтезовані шари чи покриття h, що дало можливість

записувати діаграми P = f(h), завдяки яким можна було оцінювати відмінності

між синтезованими шарами чи напиленими покриттями (рис. 2.16).

Таблиця 2.5 – Показники, що фіксувалися під час досліджень МЛН.

Позначення показника, одиниці Розшифровка їх змісту

вимірювання

максимальна глибина проникнення

h 1 і h 2,мкм індентора під дією навантаження і

під час його розвантаження;

площі під кривими навантаження за

S 1 і S 2, г/мкм проникнення індентора в метал і
розвантаження за його вилучення;

ε пл = (А пл – А пр) / А пл пластична деформація;

E, ГПа = √π(dP/dh) / (2√(24,52·h c)) модуль пружності;

З діаграм навантаження, отриманих МЛН, можна одержувати не лише

розширену, але й принципово нову інформацію про властивості поверхневих

шарів, синтезованих різними методами, ніж за використання звиклого методу

оцінювання мікротвердості. Адже цей метод дає змогу фіксувати показники,

пов’язані з процесами, що супроводжують втискання індентора у поверхнево

зміцнені шари алюмінієвих сплавів. При цьому враховується і релаксація
