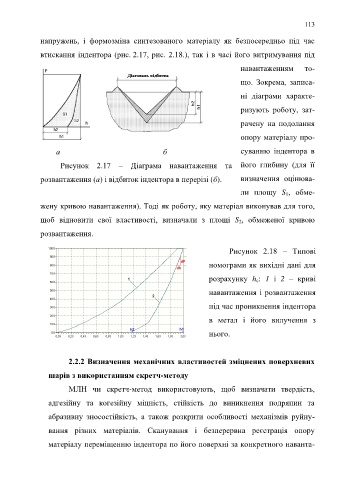

113

напружень, і формозміна синтезованого матеріалу як безпосередньо під час

втискання індентора (рис. 2.17, рис. 2.18.), так і в часі його витримування під

навантаженням то-

що. Зокрема, записа-

ні діаграми характе-

ризують роботу, зат-

рачену на подолання

опору матеріалу про-
а б суванню індентора в

Рисунок 2.17 – Діаграма навантаження та його глибину (для її

розвантаження (а) і відбиток індентора в перерізі (б). визначення оцінюва-

ли площу S 1, обме-

жену кривою навантаження). Тоді як роботу, яку матеріал виконував для того,

щоб відновити свої властивості, визначали з площі S 2, обмеженої кривою

розвантаження.

Рисунок 2.18 – Типові

номограми як вихідні дані для

розрахунку h c: 1 і 2 – криві

навантаження і розвантаження

під час проникнення індентора

в метал і його вилучення з

нього.

2.2.2 Визначення механічних властивостей зміцнених поверхневих

шарів з використанням скретч-методу

МЛН чи скретч-метод використовують, щоб визначати твердість,

адгезійну та когезійну міцність, стійкість до виникнення подряпин та

абразивну зносостійкість, а також розкрити особливості механізмів руйну-

вання різних матеріалів. Сканування і безперервна реєстрація опору

матеріалу переміщенню індентора по його поверхні за конкретного наванта-
