Page 108 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

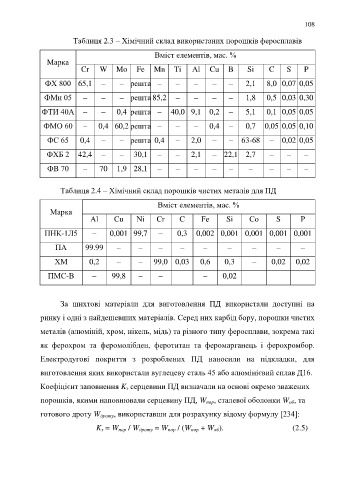

108

Таблиця 2.3 – Хімічний склад використаних порошків феросплавів

Вміст елементів, мас. %
Марка
Cr W Mo Fe Mn Ti Al Cu B Si C S P

ФХ 800 65,1 – – решта – – – – – 2,1 8,0 0,07 0,05

ФМн 05 – – – решта 85,2 – – – – 1,8 0,5 0,03 0,30

ФТИ 40А – – 0,4 решта – 40,0 9,1 0,2 – 5,1 0,1 0,05 0,05

ФМО 60 – 0,4 60,2 решта – – – 0,4 – 0,7 0,05 0,05 0,10

ФС 65 0,4 – – решта 0,4 – 2,0 – – 63-68 – 0,02 0,05

ФХБ 2 42,4 – – 30,1 – – 2,1 – 22,1 2,7 – – –

ФВ 70 – 70 1,9 28,1 – – – – – – – – –

Таблиця 2.4 – Хімічний склад порошків чистих металів для ПД

Вміст елементів, мас. %
Марка
Al Cu Ni Cr C Fe Si Co S P

ПНК-1Л5 – 0,001 99,7 – 0,3 0,002 0,001 0,001 0,001 0,001

ПА 99.99 – – – – – – – – –

ХМ 0,2 – – 99,0 0,03 0,6 0,3 – 0,02 0,02

ПМС-В – 99,8 – – – 0,02

За шихтові матеріали для виготовлення ПД використали доступні на

ринку і одні з найдешевших матеріалів. Серед них карбід бору, порошки чистих

металів (алюміній, хром, нікель, мідь) та різного типу феросплави, зокрема такі

як ферохром та феромолібден, феротитан та феромарганець і ферохромбор.

Електродугові покриття з розроблених ПД наносили на підкладки, для

виготовлення яких використали вуглецеву сталь 45 або алюмінієвий сплав Д16.

Коефіцієнт заповнення K з серцевини ПД визначали на основі окремо зважених

порошків, якими наповнювали серцевину ПД, W пор, сталевої оболонки W об, та

готового дроту W дроту, використавши для розрахунку відому формулу [234]:

K з = W пор / W дроту = W пор / (W пор + W об). (2.5)
