Page 114 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

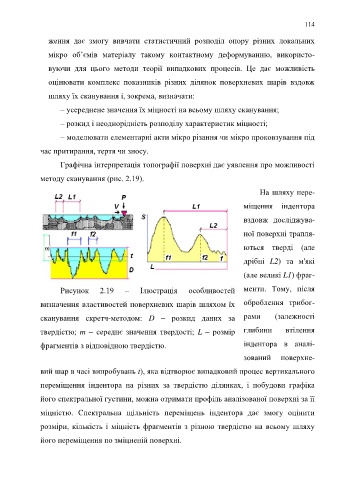

114

ження дає змогу вивчати статистичний розподіл опору різних локальних

мікро об’ємів матеріалу такому контактному деформуванню, використо-

вуючи для цього методи теорії випадкових процесів. Це дає можливість

оцінювати комплекс показників різних ділянок поверхневих шарів вздовж

шляху їх сканування і, зокрема, визначати:

– усереднене значення їх міцності на всьому шляху сканування;

– розкид і неоднорідність розподілу характеристик міцності;

– моделювати елементарні акти мікро різання чи мікро проковзування під

час притирання, тертя чи зносу.

Графічна інтерпретація топографії поверхні дає уявлення про можливості

методу сканування (рис. 2.19).

На шляху пере-

міщення індентора

вздовж досліджува-

ної поверхні трапля-

ються тверді (але

дрібні L2) та м'які

(але великі L1) фраг-

Рисунок 2.19 – Ілюстрація особливостей менти. Тому, після

визначення властивостей поверхневих шарів шляхом їх оброблення трибог-

сканування скретч-методом: D – розкид даних за рами (залежності

твердістю; m – середнє значення твердості; L – розмір глибини втілення

фрагментів з відповідною твердістю. індентора в аналі-
зований поверхне-

вий шар в часі випробувань t), яка відтворює випадковий процес вертикального

переміщення індентора на різних за твердістю ділянках, і побудови графіка

його спектральної густини, можна отримати профіль аналізованої поверхні за її

міцністю. Спектральна щільність переміщень індентора дає змогу оцінити
розміри, кількість і міцність фрагментів з різною твердістю на всьому шляху

його переміщення по зміцненій поверхні.
