Page 9 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

7

Однак густина струму корозії виявилася достатньо чутливою до змін стану
металу внаслідок експлуатації та залежала від відстані досліджуваної ділянки
трубопроводу до катодної станції (табл. 2). Зокрема, найменша густина струму
-4
2
корозії і = 0,56∙10 А/см властива металу ділянки 1 (0,5 км від катодної станції),
кор
2
-4
а найбільша (1,25∙10 А/см ) – сталі ділянки 2, що експлуатувалась на відстані 8 км
від катодної станції та для якої фіксували порушення цілісності захисного
-4
2
покриття; густина струму корозії сталі ділянки 3 становила 0,99∙10 А/см .

Таблиця 2. Електрохімічні характеристики сталі 20 у вихідному стані та після
51 року експлуатації

Відстань від катодної станції L, км / Е , В і , ∙10 -4 Е , В
Стан сталі роб кор 2 кор
ділянка трубопроводу А/см

Вихідний - - 0,79 -0,59

0,5 / ділянка 1 -2,4 0,56 -0,615
Експлуатований 8 / ділянка 2 -0,68 1,25 -0,6

15 / ділянка 3 -0,6 0,99 -0,6

Корозійна тривкість експлуатованого металу корелює з кількістю
абсорбованого ним водню (рис. 2): сталі ділянки 2 з найвищим вмістом водню
притаманний найменший опір
корозії, який майже в 1,6 рази
нижчий, ніж для сталі у вихідному
стані. Виявлені відмінності в опорі
корозії та кількості водню у металі
ділянок 1–3 пов’язали з його
деградацією внаслідок сумісної дії
експлуатаційних навантажень та
захисного потенціалу різними

значеннями, що за порушення
цілісності ізоляційного покриття
спричиняє наводнювання металу.

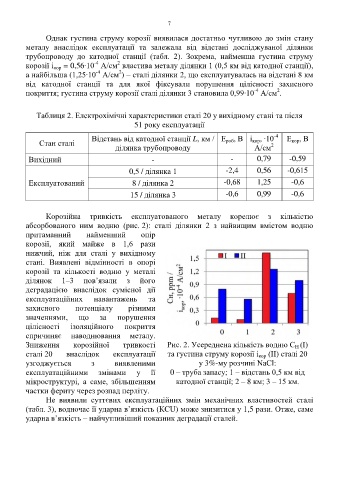

Зниження корозійної тривкості Рис. 2. Усереднена кількість водню С (І)
Н
сталі 20 внаслідок експлуатації та густина струму корозії і (ІІ) сталі 20
кор
узгоджується з виявленими у 3%-му розчині NaCl:
експлуатаційними змінами у її 0 – труба запасу; 1 – відстань 0,5 км від
мікроструктурі, а саме, збільшенням катодної станції; 2 – 8 км; 3 – 15 км.
частки фериту через розпад перліту.
Не виявили суттєвих експлуатаційних змін механічних властивостей сталі
(табл. 3), водночас її ударна в’язкість (КCU) може знизитися у 1,5 рази. Отже, саме
ударна в’язкість – найчутливіший показник деградації сталей.
