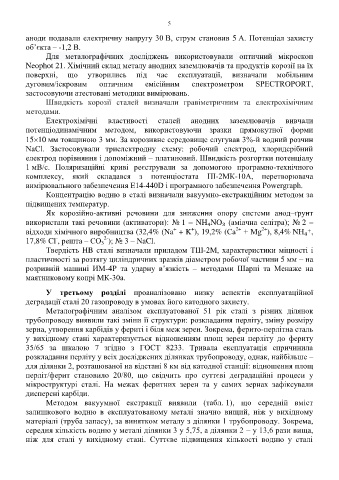

5
аноди подавали електричну напругу 30 В, струм становив 5 А. Потенціал захисту
об’єкта – -1,2 В.
Для металографічних досліджень використовували оптичний мікроскоп
Neophot 21. Хімічний склад металу анодних заземлювачів та продуктів корозії на їх
поверхні, що утворились під час експлуатації, визначали мобільним
дуговим/іскровим оптичним емісійним спектрометром SPECTROPORT,
застосовуючи атестовані методики вимірювань.
Швидкість корозії сталей визначали гравіметричним та електрохімічним
методами.
Електрохімічні властивості сталей анодних заземлювачів вивчали
потенціодинамічним методом, використовуючи зразки прямокутної форми
1510 мм товщиною 3 мм. За корозивне середовище слугував 3%-й водний розчин
NaCl. Застосовували триелектродну схему: робочий електрод, хлоридсрібний
електрод порівняння і допоміжний – платиновий. Швидкість розгортки потенціалу
1 мВ/с. Поляризаційні криві реєстрували за допомогою програмно-технічного
комплексу, який складався з потенціостата ПІ-2МК-10А, перетворювача
вимірювального забезпечення E14-440D і програмного забезпечення Powergraph.
Концентрацію водню в сталі визначали вакуумно-екстракційним методом за
підвищених температур.
Як корозійно-активні речовини для зниження опору системи анод–ґрунт
використали такі речовини (активатори): № 1 – NH₄NO₃ (аміачна селітра); № 2 –
+
+
2+
2+
відходи хімічного виробництва (32,4% (Na + K ), 19,2% (Са + Мg ), 8,4% NH₄ ,
+
2-
-
17,8% Cl , решта – СО ); № 3 – NaCl.
3
Твердість HB сталі визначали приладом ТШ-2М, характеристики міцності і
пластичності за розтягу циліндричних зразків діаметром робочої частини 5 мм – на
розривній машині ИМ-4Р та ударну в’язкість – методами Шарпі та Менаже на
маятниковому копрі МК-30а.
У третьому розділі проаналізовано низку аспектів експлуатаційної
деградації сталі 20 газопроводу в умовах його катодного захисту.
Металографічним аналізом експлуатованої 51 рік сталі з різних ділянок
трубопроводу виявили такі зміни її структури: розкладання перліту, зміну розміру
зерна, утворення карбідів у фериті і біля меж зерен. Зокрема, ферито-перлітна сталь
у вихідному стані характеризується відношенням площ зерен перліту до фериту
35/65 за шкалою 7 згідно з ГОСТ 8233. Тривала експлуатація спричинила
розкладання перліту у всіх досліджених ділянках трубопроводу, однак, найбільше –
для ділянки 2, розташованої на відстані 8 км від катодної станції: відношення площ
перліт/ферит становило 20/80, що свідчить про суттєві деградаційні процеси у
мікроструктурі сталі. На межах феритних зерен та у самих зернах зафіксували
дисперсні карбіди.
Методом вакуумної екстракції виявили (табл. 1), що середній вміст
залишкового водню в експлуатованому металі значно вищий, ніж у вихідному
матеріалі (труба запасу), за винятком металу з ділянки 1 трубопроводу. Зокрема,
середня кількість водню у металі ділянки 3 у 5,75, а ділянки 2 – у 13,6 рази вища,
ніж для сталі у вихідному стані. Суттєве підвищення кількості водню у сталі
