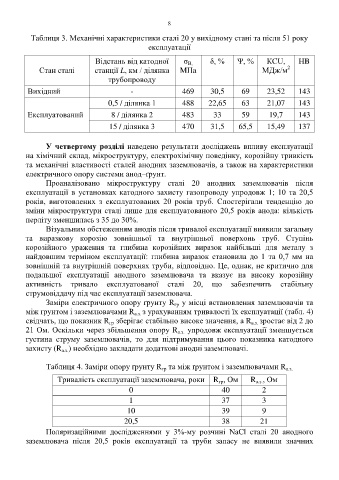

8

Таблиця 3. Механічні характеристики сталі 20 у вихідному стані та після 51 року
експлуатації

Відстань від катодної σ В, δ, % Ψ, % КCU, HB
Стан сталі станції L, км / ділянка MПa МДж/м 2
трубопроводу

Вихідний - 469 30,5 69 23,52 143

0,5 / ділянка 1 488 22,65 63 21,07 143
Експлуатований 8 / ділянка 2 483 33 59 19,7 143

15 / ділянка 3 470 31,5 65,5 15,49 137

У четвертому розділі наведено результати досліджень впливу експлуатації
на хімічний склад, мікроструктуру, електрохімічну поведінку, корозійну тривкість
та механічні властивості сталей анодних заземлювачів, а також на характеристики
електричного опору системи анод–ґрунт.
Проаналізовано мікроструктуру сталі 20 анодних заземлювачів після
експлуатації в установках катодного захисту газопроводу упродовж 1; 10 та 20,5
років, виготовлених з експлуатованих 20 років труб. Спостерігали тенденцію до
зміни мікроструктури сталі лише для експлуатованого 20,5 років анода: кількість
перліту зменшилась з 35 до 30%.
Візуальним обстеженням анодів після тривалої експлуатації виявили загальну
та виразкову корозію зовнішньої та внутрішньої поверхонь труб. Ступінь
корозійного ураження та глибина корозійних виразок найбільші для металу з
найдовшим терміном експлуатації: глибина виразок становила до 1 та 0,7 мм на
зовнішній та внутрішній поверхнях труби, відповідно. Це, однак, не критично для
подальшої експлуатації анодного заземлювача та вказує на високу корозійну
активність тривало експлуатованої сталі 20, що забезпечить стабільну
струмовіддачу під час експлуатації заземлювача.
Заміри електричного опору ґрунту R у місці встановлення заземлювачів та
гр
між ґрунтом і заземлювачами R а.з. з урахуванням тривалості їх експлуатації (табл. 4)
свідчать, що показник R зберігає стабільно високе значення, а R а.з. зростає від 2 до
гр
21 Ом. Оскільки через збільшення опору R упродовж експлуатації зменшується
а.з.
густина струму заземлювачів, то для підтримування цього показника катодного
захисту (R ) необхідно закладати додаткові анодні заземлювачі.
а.з.

Таблиця 4. Заміри опору ґрунту R та між ґрунтом і заземлювачами R
гр
а.з.
Тривалість експлуатації заземлювача, роки R , Oм R , Oм
гр
а.з.
0 40 2
1 37 3
10 39 9
20,5 38 21

Поляризаційними дослідженнями у 3%-му розчині NaCl сталі 20 анодного
заземлювача після 20,5 років експлуатації та труби запасу не виявили значних
