Page 14 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

12

корозивне середовище, без стабілізації потенціалу) подібний (рис. 5б), корозія
відбувається за катодно-анодного контролю.
За оцінками миттєвої швидкості корозії електрохімічним методом (за
густиною струму корозії i ) опір корозії сталі анодів, що експлуатувались з
кор
активаторами № 2 та № 3 і без активатора є практично однаковим (табл. 7), тоді як
анода, що експлуатувався з активатором № 1 – нижчий на ~ 30%, що свідчить про її
вищу корозійну активність, яка також проявляється у вищій інтенсивності
протікання катодної реакції кисневої деполяризації (рис. 5б).

а б

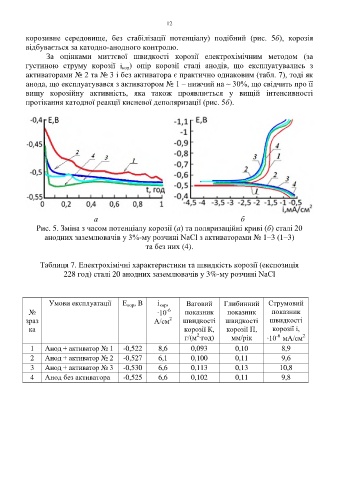

Рис. 5. Зміна з часом потенціалу корозії (а) та поляризаційні криві (б) сталі 20

анодних заземлювачів у 3%-му розчині NaCl з активаторами № 1–3 (1–3)
та без них (4).

Таблиця 7. Електрохімічні характеристики та швидкість корозії (експозиція
228 год) сталі 20 анодних заземлювачів у 3%-му розчині NaCl

Умови експлуатації Е , В i , Ваговий Глибинний Струмовий
кор
кор
№ ∙10 -6 показник показник показник
2
зраз A/см швидкості швидкості швидкості
ка корозії К, корозії П, корозії і,
2
-6
2
г/(м ∙год) мм/рік ∙10 мА/см
1 Анод + активатор № 1 -0,522 8,6 0,093 0,10 8,9
2 Анод + активатор № 2 -0,527 6,1 0,100 0,11 9,6
3 Анод + активатор № 3 -0,530 6,6 0,113 0,13 10,8
4 Анод без активатора -0,525 6,6 0,102 0,11 9,8
