9

відмінностей у їх електрохімічній поведінці та корозійній тривкості (рис. 3). Проте
експлуатованій сталі властива дещо вища інтенсивність анодного розчинення в околі
потенціалів -0,40 В. Це вказує на перевагу застосування анодів зі заздалегідь
експлуатованих труб проти труб запасу через економічну та функціональну
доцільність. Аналізуючи роботоздатність сталей трубопроводів транспортування
вуглеводнів та анодних заземлювачів установок катодного захисту з урахуванням
зміни їх електрохімічних та корозійних властивостей впродовж тривалої
експлуатації, слід підкреслити, що, якщо у першому випадку експлуатаційне
зниження корозійної тривкості сталі однозначно негативно впливає на

роботоздатність трубопроводів, то у другому – позитивно, оскільки внаслідок
інтенсифікації анодного розчинення металу заземлювача збільшується струмовіддача
та знижується його опір, а також посилюється ефективність катодного захисту.

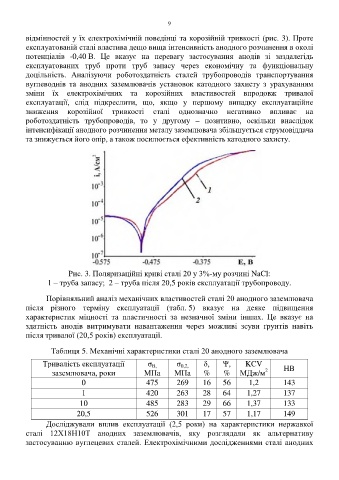

Рис. 3. Поляризаційні криві сталі 20 у 3%-му розчині NaCl:
1 – труба запасу; 2 – труба після 20,5 років експлуатації трубопроводу.

Порівняльний аналіз механічних властивостей сталі 20 анодного заземлювача
після різного терміну експлуатації (табл. 5) вказує на деяке підвищення
характеристик міцності та пластичності за незначної зміни інших. Це вказує на
здатність анодів витримувати навантаження через можливі зсуви ґрунтів навіть
після тривалої (20,5 років) експлуатації.

Таблиця 5. Механічні характеристики сталі 20 анодного заземлювача

Тривалість експлуатації σ В, σ 0,2, δ, Ψ, KCV HB
заземлювача, роки MПa MПa % % МДж/м 2
0 475 269 16 56 1,2 143
1 420 263 28 64 1,27 137
10 485 283 29 66 1,37 133

20,5 526 301 17 57 1,17 149
Досліджували вплив експлуатації (2,5 роки) на характеристики нержавкої
сталі 12Х18Н10Т анодних заземлювачів, яку розглядали як альтернативу
застосуванню вуглецевих сталей. Електрохімічними дослідженнями сталі анодних
