Page 12 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

10

заземлювачів, експлуатованих у ґрунтах з опором 40 Ом, встановили підвищення її
корозійної тривкості порівняно зі сталлю у вихідному стані (рис. 4, табл. 6) й
експлуатаційний ефект пов’язаний з тим, що нержавка сталь, на відміну від
вуглецевих сталей, кородує за умов пасивації. Потенціал корозії Е сталі у
кор
вихідному стані становить -0,07 В проти -0,09 і -0,12 В для експлуатованої 2,5 років
сталі зразків, розташованих на відстані 120 та 150 м від точки дренажу, відповідно
(табл. 6). Швидкість корозії сталі у вихідному стані суттєво більша, ніж
експлуатованої – у 7,8 рази та 13 разів порівняно з першим та другим зразками,
відповідно.

а б

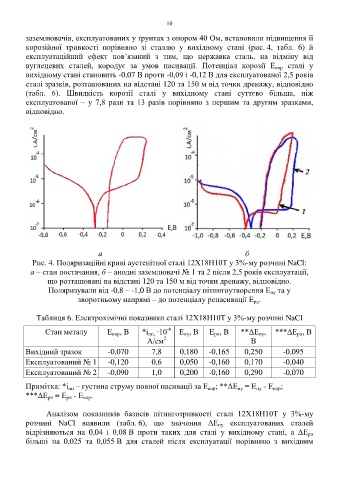

Рис. 4. Поляризаційні криві аустенітної сталі 12Х18Н10Т у 3%-му розчині NaCl:
а – стан постачання, б – анодні заземлювачі № 1 та 2 після 2,5 років експлуатації,
що розташовані на відстані 120 та 150 м від точки дренажу, відповідно.
Поляризували від -0,8 – -1,0 В до потенціалу пітингоутворення Е та у
пу
зворотньому напрямі – до потенціалу репасивації Е .
рп

Таблиця 6. Електрохімічні показники сталі 12Х18Н10Т у 3%-му розчині NaCl

Стан металу Е , В *і ∙10 -6 Е , В Е , В **ΔЕ , ***ΔЕ , В
пп,
кор
пу
рп
пу
рп
2
А/см В
Вихідний зразок -0,070 7,8 0,180 -0,165 0,250 -0,095
Експлуатований № 1 -0,120 0,6 0,050 -0,160 0,170 -0,040
Експлуатований № 2 -0,090 1,0 0,200 -0,160 0,290 -0,070
Примітка: *і – густина струму повної пасивації за Е ; **ΔЕ = Е - Е ;
кор
кор
пу
пу
пп
***ΔЕ = Е - Е .
рп
кор
рп

Аналізом показників базисів пітинготривкості сталі 12Х18Н10Т у 3%-му
розчині NaCl виявили (табл. 6), що значення ΔЕ експлуатованих сталей
пу
відрізняються на 0,04 і 0,08 В проти таких для сталі у вихідному стані, а ΔЕ
рп
більші на 0,025 та 0,055 В для сталей після експлуатації порівняно з вихідним
