6

ділянки 2 спричинене, очевидно, її наводнюванням під час експлуатації, оскільки
тут реєстрували порушення цілісності ізоляційного покриття. Отже, металу цієї
ділянки з найбільшим експлуатаційним розпадом перліту (20/80 проти 35/65 в
вихідному стані) властива також найвища концентрація водню, що свідчить про
особливу його роль у деградації сталі під час її експлуатації за катодного захисту.

Таблиця 1. Кількість водню у сталі 20 у вихідному стані та після 51 року
експлуатації

Відстань від катодної Кількість
Стан сталі станції L, км / Ділянка водню, ppm Усереднена кількість
водню С , ppm
трубопроводу Н
Вихідний - 0,074…0,201 0,12
0,5 / ділянка 1 0,046…0,133 0,09

Експлуатований 8 / ділянка 2 0,436…3,225 1,63
15 / ділянка 3 0,587…0,852 0,69

Електрохімічними вимірюваннями встановили (рис. 1), що потенціал корозії
сталі 20 у всіх досліджених станах практично однаковий, що відповідає загальним
закономірностям експлуатаційної деградації таких сталей.

а б

в г

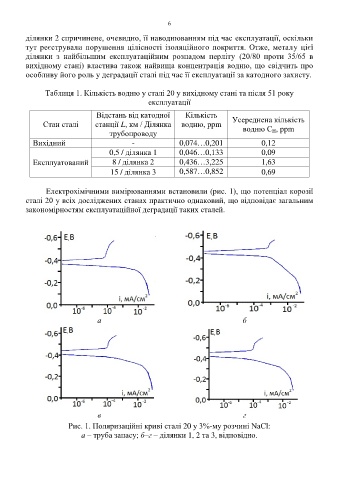

Рис. 1. Поляризаційні криві сталі 20 у 3%-му розчині NaCl:
а – труба запасу; б–г – ділянки 1, 2 та 3, відповідно.
