Page 14 - NYRKOVA_AREF

12

Криві руйнування зразків з концентратором напружень відрізняються від
розглянутих вище значно меншим подовженням (рис. 1, а, криві 5, 8). Площа
поперечного перерізу зразків після руйнування більша (табл. 1, зразки 5, 8), ніж для
2
зразків 2, 6, 7, 9, 10, 40 мм , значення коефіцієнта схильності до корозійного
розтріскування K дорівнюють 1,87 і 2,07 відповідно. Слід підкреслити, що за
S
потенціалу -1,0 В в зламах зразків (крім зразка 3) при різній комбінації чинників
корозійного розтріскування, є крихка складова (рис. 1, б, фото 2, 4-10), її частка
більша, ніж за потенціалу корозії. Значення коефіцієнта K змінюються від 1,65 до
S
2,15, рис. 2. Найбільш інтенсивно на схильність до корозійного розтріскування при
цьому потенціалі впливають наявність КН та періодичне змочування розчином,
рис. 2.
Отже, в залежності від K s F , %
x
схильність сталі до корозійного 3,5 3,5 80
розтріскування можна виділити два 3,0 3
граничних випадки. 2,5 1 60

п
р
1. Якщо S  S , то ψ  ψ і 2,0 1,87 2,15 1,7 40
р
п
1 1 1,7 1,65 1,6
K S  1 – руйнування в’язке. 1,5 1,24 1,31 2 20
р
2. Якщо S  S , то ψ  , то 1,0 0
0
0
р
1 0,5
K S   – руйнування крихке. 0,0 0,01 -20

Тобто, теоретично чисельні 1 2 3 4 5 6 7 8 9 10
значення коефіцієнта K можуть Чинники КР відповідно до табл. 1
S

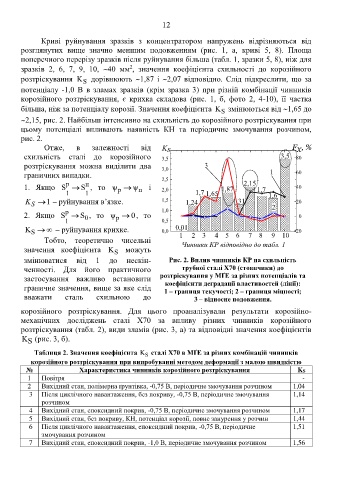

змінюватися від 1 до нескін- Рис. 2. Вплив чинників КР на схильність
ченності. Для його практичного трубної сталі Х70 (стовпчики) до
застосування важливо встановити розтріскування у МҐЕ за різних потенціалів та
коефіцієнти деградації властивостей (лінії):
граничне значення, вище за яке слід 1 – границя текучості; 2 – границя міцності;
вважати сталь схильною до 3 – відносне подовження.

корозійного розтріскування. Для цього проаналізували результати корозійно-
механічних досліджень сталі Х70 за впливу різних чинників корозійного
розтріскування (табл. 2), види зламів (рис. 3, а) та відповідні значення коефіцієнтів
K (рис. 3, б).
S
Таблиця 2. Значення коефіцієнта K сталі Х70 в МҐЕ за різних комбінацій чинників
S
корозійного розтріскування при випробуванні методом деформації з малою швидкістю
№ Характеристика чинників корозійного розтріскування KS
1 Повітря -
2 Вихідний стан, полімерна ґрунтівка, -0,75 В, періодичне змочування розчином 1,04
3 Після циклічного навантаження, без покриву, -0,75 В, періодичне змочування 1,14
розчином
4 Вихідний стан, епоксидний покрив, -0,75 В, періодичне змочування розчином 1,17
5 Вихідний стан, без покриву, КН, потенціал корозії, повне занурення у розчин 1,44
6 Після циклічного навантаження, епоксидний покрив, -0,75 В, періодичне 1,51
змочування розчином
7 Вихідний стан, епоксидний покрив, -1,0 В, періодичне змочування розчином 1,56
