Page 10 - NYRKOVA_AREF

8

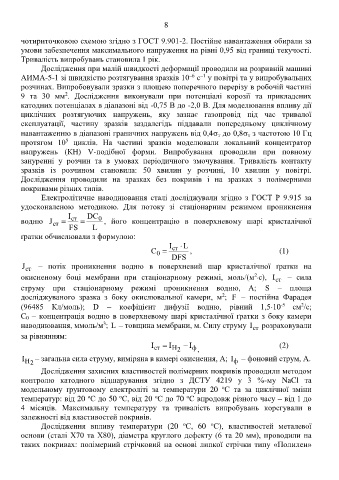

чотириточковою схемою згідно з ГОСТ 9.901-2. Постійне навантаження обирали за
умови забезпечення максимального напруження на рівні 0,95 від границі текучості.
Тривалість випробувань становила 1 рік.
Дослідження при малій швидкості деформації проводили на розривній машині
–6
АИМА-5-1 зі швидкістю розтягування зразків 10 с у повітрі та у випробувальних
–1
розчинах. Випробовували зразки з площею поперечного перерізу в робочій частині
2
9 та 30 мм . Дослідження виконували при потенціалі корозії та прикладених
катодних потенціалах в діапазоні від -0,75 В до -2,0 В. Для моделювання впливу дії
циклічних розтягуючих напружень, яку зазнає газопровід під час тривалої
експлуатації, частину зразків заздалегідь піддавали попередньому циклічному
навантаженню в діапазоні граничних напружень від 0,4 т до 0,8 т з частотою 10 Гц
5
протягом 10 циклів. На частині зразків моделювали локальний концентратор
напружень (КН) V-подібної форми. Випробування проводили при повному
зануренні у розчин та в умовах періодичного змочування. Тривалість контакту
зразків із розчином становила: 50 хвилин у розчині, 10 хвилин у повітрі.
Дослідження проводили на зразках без покривів і на зразках з полімерними
покривами різних типів.
Електролітичне наводнювання сталі досліджували згідно з ГОСТ Р 9.915 за
удосконаленою методикою. Для потоку зі стаціонарним режимом проникнення
I DC
водню J ст  ст  0 , його концентрацію в поверхневому шарі кристалічної
FS L
ґратки обчислювали з формулою:
I  L
C  ст , (1)
0
DFS
J – потік проникнення водню в поверхневий шар кристалічної ґратки на
ст
2
окисненому боці мембрани при стаціонарному режимі, моль/(м с), I – сила
ст
струму при стаціонарному режимі проникнення водню, А; S – площа
2
досліджуваного зразка з боку окислювальної камери, м ; F – постійна Фарадея
2
(96485 Кл/моль); D – коефіцієнт дифузії водню, рівний 1,510 -5 см /с;
C 0 – концентрація водню в поверхневому шарі кристалічної ґратки з боку камери
3
наводнювання, ммоль/м ; L – товщина мембрани, м. Силу струму I ст розраховували
за рівнянням:
I ст  I H 2  I (2)
ф
,
I H 2 – загальна сила струму, виміряна в камері окиснення, А; I – фоновий струм, А.
ф
Дослідження захисних властивостей полімерних покривів проводили методом
контролю катодного відшарування згідно з ДСТУ 4219 у 3 %-му NaCl та
о
модельному ґрунтовому електроліті за температури 20 С та за циклічної зміни
о
о
температур: від 20 С до 50 С, від 20 С до 70 С впродовж різного часу – від 1 до
о
о
4 місяців. Максимальну температуру та тривалість випробувань корегували в
залежності від властивостей покривів.
Дослідження впливу температури (20 С, 60 С), властивостей металевої
о
о
основи (сталі Х70 та Х80), діаметра круглого дефекту (6 та 20 мм), проводили на
таких покривах: полімерний стрічковий на основі липкої стрічки типу «Полилен»
