Page 5 - NYRKOVA_AREF

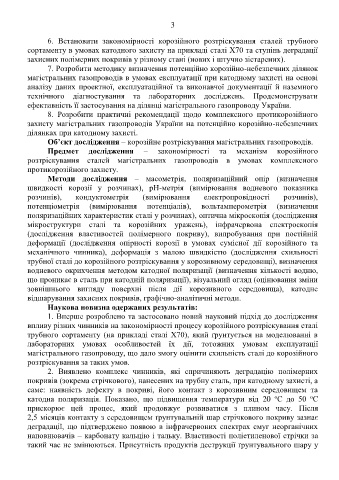

3

6. Встановити закономірності корозійного розтріскування сталей трубного
сортаменту в умовах катодного захисту на прикладі сталі Х70 та ступінь деградації
захисних полімерних покривів у різному стані (нових і штучно зістарених).
7. Розробити методику визначення потенційно корозійно-небезпечних ділянок
магістральних газопроводів в умовах експлуатації при катодному захисті на основі
аналізу даних проектної, експлуатаційної та виконавчої документації й наземного
технічного діагностування та лабораторних досліджень. Продемонструвати
ефективність її застосування на ділянці магістрального газопроводу України.
8. Розробити практичні рекомендації щодо комплексного протикорозійного
захисту магістральних газопроводів України на потенційно корозійно-небезпечних
ділянках при катодному захисті.
Об’єкт дослідження – корозійне розтріскування магістральних газопроводів.
Предмет дослідження – закономірності та механізм корозійного
розтріскування сталей магістральних газопроводів в умовах комплексного
протикорозійного захисту.
Методи дослідження – масометрія, поляризаційний опір (визначення
швидкості корозії у розчинах), рН-метрія (вимірювання водневого показника
розчинів), кондуктометрія (вимірювання електропровідності розчинів),
потенціометрія (вимірювання потенціалів), вольтамперометрія (визначення
поляризаційних характеристик сталі у розчинах), оптична мікроскопія (дослідження
мікроструктури сталі та корозійних уражень), інфрачервона спектроскопія
(дослідження властивостей полімерного покриву), випробування при постійній
деформації (дослідження опірності корозії в умовах сумісної дії корозійного та
механічного чинника), деформація з малою швидкістю (дослідження схильності
трубної сталі до корозійного розтріскування у корозивному середовищі), визначення
водневого окрихчення методом катодної поляризації (визначення кількості водню,
що проникає в сталь при катодній поляризації), візуальний огляд (оцінювання зміни
зовнішнього вигляду поверхні після дії корозивного середовища), катодне
відшарування захисних покривів, графічно-аналітичні методи.
Наукова новизна одержаних результатів:
1. Вперше розроблено та застосовано новий науковий підхід до дослідження
впливу різних чинників на закономірності процесу корозійного розтріскування сталі
трубного сортаменту (на прикладі сталі Х70), який ґрунтується на моделюванні в
лабораторних умовах особливостей їх дії, тотожних умовам експлуатації
магістрального газопроводу, що дало змогу оцінити схильність сталі до корозійного
розтріскування за таких умов.
2. Виявлено комплекс чинників, які спричиняють деградацію полімерних
покривів (зокрема стрічкового), нанесених на трубну сталь, при катодному захисті, а
саме: наявність дефекту в покриві, його контакт з корозивним середовищем та
о
о
катодна поляризація. Показано, що підвищення температури від 20 С до 50 С
прискорює цей процес, який продовжує розвиватися з плином часу. Після
2,5 місяців контакту з середовищем ґрунтувальній шар стрічкового покриву зазнає
деградації, що підтверджено появою в інфрачервоних спектрах смуг неорганічних
наповнювачів – карбонату кальцію і тальку. Властивості поліетиленової стрічки за
такий час не змінюються. Присутність продуктів деструкції ґрунтувального шару у
