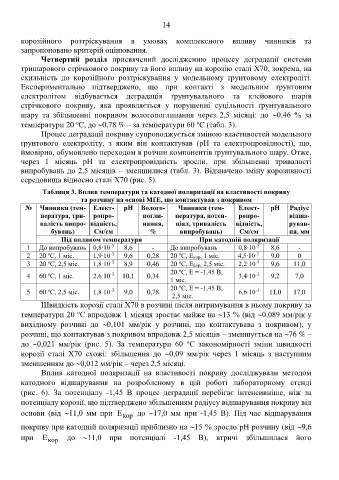

Page 16 - NYRKOVA_AREF

14

корозійного розтріскування в умовах комплексного впливу чинників та
запропоновано критерій оцінювання.
Четвертий розділ присвячений дослідженню процесу деградації системи
тришарового стрічкового покриву та його впливу на корозію сталі Х70, зокрема, на
схильність до корозійного розтріскування у модельному ґрунтовому електроліті.
Експериментально підтверджено, що при контакті з модельним ґрунтовим
електролітом відбувається деградація ґрунтувального та клейового шарів
стрічкового покриву, яка проявляється у порушенні суцільності ґрунтувального
шару та збільшенні покривом вологопоглинання через 2,5 місяці: до 0,46 % за
о
о
температури 20 С, до 0,78 % – за температури 60 С (табл. 3).
Процес деградації покриву супроводжується зміною властивостей модельного
ґрунтового електроліту, з яким він контактував (рН та електропровідності), що,
ймовірно, обумовлено переходом в розчин компонентів ґрунтувального шару. Отже,
через 1 місяць рН та електропровідність зросли, при збільшенні тривалості
випробувань до 2,5 місяців – зменшилися (табл. 3). Відзначено зміну корозивності
середовища відносно сталі Х70 (рис. 5).

Таблиця 3. Вплив температури та катодної поляризації на властивості покриву
та розчину на основі МҐЕ, що контактував з покривом
№ Чинники (тем- Елект- рН Волого- Чинники (тем- Елект- рН Радіус
пература, три- ропро- погли- пература, потен- ропро- відша-
валість випро- відність, нання, ціал, тривалість відність, руван-
бувань) См/см % випробувань) См/см ня, мм
Під впливом температури При катодній поляризації
-3
-3
1 До випробувань 0,8∙10 8,6 - До випробувань 0,8∙10 8,6 -
о
о
-3
2 20 С, 1 міс. 1,9∙10 9,6 0,28 20 С, Екор, 1 міс. 4,5∙10 -3 9,0 0
о
-3
о
-3
3 20 С, 2,5 міс. 1,8∙10 8,9 0,46 20 С, Екор, 2,5 міс. 2,2∙10 9,6 11,0
о
20 С, Е = -1,45 В,
о
-3
-3
4 60 С, 1 міс. 2,6∙10 10,1 0,34 3,4∙10 9,2 7,0
1 міс.
о
-3
о
-3
5 60 С, 2,5 міс. 1,8∙10 9,0 0,78 20 С, Е = -1,45 В, 6,6∙10 11,0 17,0
2,5 міс.
Швидкість корозії сталі Х70 в розчині після витримування в ньому покриву за
о
температури 20 С впродовж 1 місяця зростає майже на 13 % (від 0,089 мм/рік у
вихідному розчині до 0,101 мм/рік у розчині, що контактувава з покривом), у
розчині, що контактував з покривом впродовж 2,5 місяців – зменшується на 76 % –
о
до 0,021 мм/рік (рис. 5). За температури 60 С закономірності зміни швидкості
корозії сталі Х70 схожі: збільшення до 0,09 мм/рік через 1 місяць з наступним
зменшенням до 0,012 мм/рік – через 2,5 місяці.
Вплив катодної поляризації на властивості покриву досліджували методом
катодного відшарування на розробленому в цій роботі лабораторному стенді
(рис. 6). За потенціалу -1,45 В процес деградації перебігає інтенсивніше, ніж за
потенціалу корозії, що підтверджено збільшенням радіусу відшарування покриву від
основи (від 11,0 мм при E кор до 17,0 мм при -1,45 В). Під час відшарування
покриву при катодній поляризації приблизно на 15 % зросло рН розчину (від 9,6
при E кор до 11,0 при потенціалі -1,45 В), втричі збільшилася його
