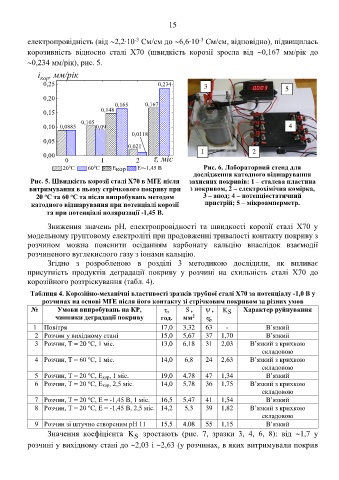

Page 17 - NYRKOVA_AREF

15

-3
-3
електропровідність (від 2,2∙10 См/см до 6,6∙10 См/см, відповідно), підвищилась
корозивність відносно сталі Х70 (швидкість корозії зросла від 0,167 мм/рік до
0,234 мм/рік), рис. 5.
i кор , мм/рік

0,25 0,234 3 5

0,20
0,165 0,167
0,15 0,148

0,105 0,0885
0,10 0,0885 0,09 4
0,0118
0,05
0,021
0,00 1 2
0 1 2 , міс
o
o
20 C 60 C E кор E=-1,45 В Рис. 6. Лабораторний стенд для

дослідження катодного відшарування
Рис. 5. Швидкість корозії сталі Х70 в МҐЕ після захисних покривів: 1 – сталева пластина
витримування в ньому стрічкового покриву при з покривом, 2 – електрохімічна комірка,
о
о
20 С та 60 С та після випробувань методом 3 – анод; 4 – потенціостатичний
катодного відшарування при потенціалі корозії пристрій; 5 – мікроамперметр.
та при потенціалі поляризації -1,45 В.
Зниження значень рН, електропровідності та швидкості корозії сталі Х70 у
модельному ґрунтовому електроліті при продовженні тривалості контакту покриву з
розчином можна пояснити осіданням карбонату кальцію внаслідок взаємодії
розчиненого вуглекислого газу з іонами кальцію.
Згідно з розробленою в розділі 3 методикою дослідили, як впливає
присутність продуктів деградації покриву у розчині на схильність сталі Х70 до
корозійного розтріскування (табл. 4).

Таблиця 4. Корозійно-механічні властивості зразків трубної сталі Х70 за потенціалу -1,0 В у
розчинах на основі МҐЕ після його контакту зі стрічковим покривом за різних умов
№ Умови випробувань на КР, , S , ψ , K Характер руйнування
S
чинники деградації покриву год. мм %
2
1 Повітря 17,0 3,32 63 - В’язкий
2 Розчин у вихідному стані 15,0 5,67 37 1,70 В’язкий
о
3 Розчин, Т = 20 С, 1 міс. 13,0 6,18 31 2,03 В’язкий з крихкою
складовою
о
4 Розчин, Т = 60 С, 1 міс. 14,0 6,8 24 2,63 В’язкий з крихкою
складовою
о
5 Розчин, Т = 20 С, Екор, 1 міс. 19,0 4,78 47 1,34 В’язкий
о
6 Розчин, Т = 20 С, Екор, 2,5 міс. 14,0 5,78 36 1,75 В’язкий з крихкою
складовою
о
7 Розчин, Т = 20 С, Е = -1,45 В, 1 міс. 16,5 5,47 41 1,54 В’язкий
о
8 Розчин, Т = 20 С, Е = -1,45 В, 2,5 міс. 14,2 5,3 39 1,82 В’язкий з крихкою
складовою
9 Розчин зі штучно створеним pH 11 15,5 4,08 55 1,15 В’язкий
Значення коефіцієнта K зростають (рис. 7, зразки 3, 4, 6, 8): від 1,7 у
S
розчині у вихідному стані до 2,03 і 2,63 (у розчинах, в яких витримували покрив
