Page 85 - Microsoft Word - Дисертація_Винар_end

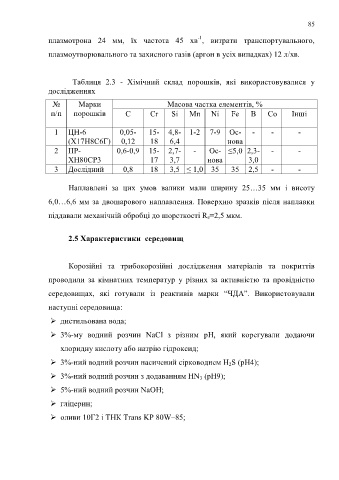

85

-1
плазмотрона 24 мм, їх частота 45 хв , витрати транспортувального,
плазмоутворювального та захисного газів (аргон в усіх випадках) 12 л/хв.

Таблиця 2.3 - Хімічний склад порошків, які використовувалися у
дослідженнях

№ Марки Масова частка елементів, %
п/п порошків C Cr Si Mn Ni Fe B Co Інші

1 ЦН-6 0,05- 15- 4,8- 1-2 7-9 Ос- - - -
(Х17Н8С6Г) 0,12 18 6,4 нова
2 ПР- 0,6-0,9 15- 2,7- - Ос- ≤5,0 2,3- - -
ХН80СР3 17 3,7 нова 3,0
3 Дослідний 0,8 18 3,5 ≤ 1,0 35 35 2,5 - -

Наплавлені за цих умов валики мали ширину 25…35 мм і висоту

6,0…6,6 мм за двошарового наплавлення. Поверхню зразків після наплавки

піддавали механічній обробці до шорсткості R z=2,5 мкм.

2.5 Характеристики середовищ

Корозійні та трибокорозійні дослідження матеріалів та покриттів

проводили за кімнатних температур у різних за активністю та провідністю

середовищах, які готували із реактивів марки “ЧДА”. Використовували

наступні середовища:

 дистильована вода;

 3%-му водний розчин NaCl з різним рН, який корегували додаючи

хлоридну кислоту або натрію гідроксид;

 3%-ний водний розчин насичений cірководнем H 2S (рН4);

 3%-ний водний розчин з додаванням HN 3 (рН9);

 5%-ний водний розчин NaOH;

 гліцерин;

 оливи 10Г2 і ТНК Trans KP 80W–85;
