                                           а                                               б

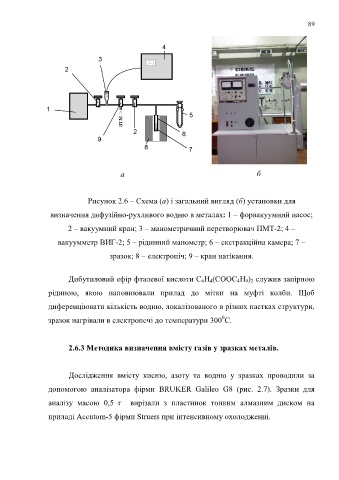

                                Рисунок 2.6 – Схема (а) і загальний вигляд (б) установки для

                   визначення дифузійно-рухливого водню в металах: 1 – форвакуумний насос;


                         2 – вакуумний кран; 3 – манометричний перетворювач ПМТ-2; 4 –
                     вакуумметр ВИГ-2; 5 – рідинний манометр; 6 – екстракційна камера; 7 –


                                        зразок; 8 – електропіч; 9 – кран натікання.

                         Дибутиловий ефір фталевої кислоти С 6Н 4(СООС 4Н 9) 2 служив запірною


                  рідиною,  якою  наповнювали  прилад  до  мітки  на  муфті  колби.  Щоб
                  диференціювати кількість водню, локалізованого в різних пастках структури,

                                                                               0
                  зразок нагрівали в електропечі до температури 300 С.



                         2.6.3 Методика визначення вмісту газів у зразках металів.



                         Дослідження  вмісту  кисню,  азоту  та  водню  у  зразках  проводили  за

                  допомогою  аналізатора  фірми  BRUKER  Galileo  G8  (рис.  2.7).  Зразки  для

                  аналізу  масою  0,5  г    вирізали  з  пластинок  тонким  алмазним  диском  на

                  приладі Accutom-5 фірми Struers при інтенсивному охолодженні.
