94

встановлено підшипники (4), які забезпечують прямолінійність руху стола (2)

та виключають можливість його переміщення у поперечному напрямку. Стіл

(2) приводиться в рух черв’ячною передачею, поєднаною з електродвигуном.

Швидкість обертання двигуна регульована.

Для проведення випробувань на установці (рис. 2.10) зразок розміром

40х30х4 мм (10) встановлюється на столі (2), а електрохімічною коміркою (3)

через гумовий ущільнювач притискається до нього та фіксується.

Навантаження зразків проводиться наважками (7), які встановлюються на

вертикальне коромисло (8). Горизонтальна балка (9), в яку вмонтовано

вертикальне коромисло (8), виставляється за допомогою рівня (6), для

забезпечення його перпендикулярності до поверхні зразка (10). Вертикальне

коромисло (8) рухається у вертикальному напрямку в коромислі (9). На

ньому наклеєні тензодавачі (11), які працюють в обох напрямках руху. Зразок

(10) встановлюється на пластину з контактним виводом, ізольованим від
контакту зі столом ізоляційною прокладкою.

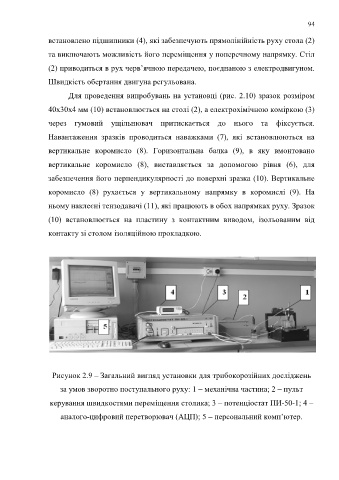

Рисунок 2.9 – Загальний вигляд установки для трибокорозійних досліджень

за умов зворотно поступального руху: 1 – механічна частина; 2 – пульт

керування швидкостями переміщення столика; 3 – потенціостат ПИ-50-1; 4 –

аналого-цифровий перетворювач (АЦП); 5 – персональний комп’ютер.
