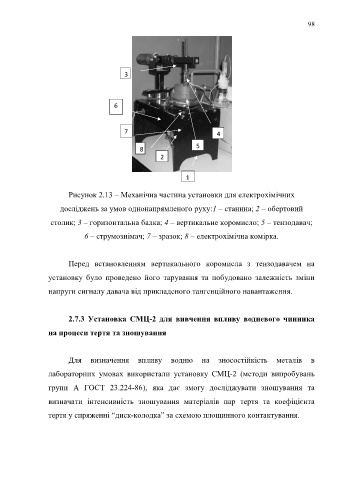

Рисунок 2.13 – Механічна частина установки для електрохімічних
досліджень за умов однонапрямленого руху:1 – станина; 2 – обертовий
столик; 3 – горизонтальна балка; 4 – вертикальне коромисло; 5 – тензодавач;
6 – струмознімач; 7 – зразок; 8 – електрохімічна комірка.
Перед встановленням вертикального коромисла з тензодавачем на
установку було проведено його тарування та побудовано залежність зміни
напруги сигналу давача від прикладеного тангенційного навантаження.
2.7.3 Установка СМЦ-2 для вивчення впливу водневого чинника
на процеси тертя та зношування
Для визначення впливу водню на зносостійкість металів в
лабораторних умовах використали установку СМЦ-2 (методи випробувань
групи А ГОСТ 23.224-86), яка дає змогу досліджувати зношування та
визначати інтенсивність зношування матеріалів пар тертя та коефіцієнта
тертя у спряженні “диск-колодка” за схемою площинного контактування.
