96

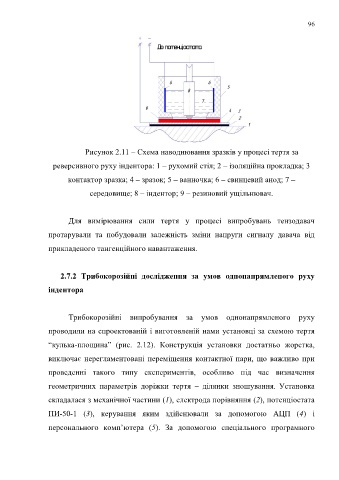

Рисунок 2.11 – Схема наводнювання зразків у процесі тертя за

реверсивного руху індентора: 1 – рухомий стіл; 2 – ізоляційна прокладка; 3

контактор зразка; 4 – зразок; 5 – ванночка; 6 – свинцевий анод; 7 –

середовище; 8 – індентор; 9 – резиновий ущільнювач.

Для вимірювання сили тертя у процесі випробувань тензодавач

протарували та побудовали залежність зміни напруги сигналу давача від

прикладеного тангенційного навантаження.

2.7.2 Трибокорозійні дослідження за умов однонапрямленого руху

індентора

Трибокорозійні випробування за умов однонапрямленого руху

проводили на спроектованій і виготовленій нами установці за схемою тертя

“кулька-площина” (рис. 2.12). Конструкція установки достатньо жорстка,

виключає нерегламентовані переміщення контактної пари, що важливо при

проведенні такого типу експериментів, особливо під час визначення

геометричних параметрів доріжки тертя – ділянки зношування. Установка

складалася з механічної частини (1), електрода порівняння (2), потенціостата

ПИ-50-1 (3), керування яким здійснювали за допомогою АЦП (4) і

персонального комп’ютера (5). За допомогою спеціального програмного
