97

забезпечення фіксували: силу тертя; електродний потенціал; струм

поляризації; потенціодинамічні криві.

5 2

4

1

3

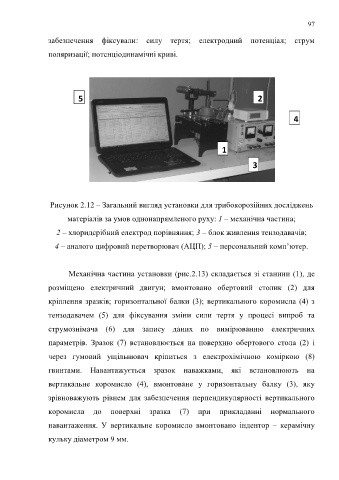

Рисунок 2.12 – Загальний вигляд установки для трибокорозійних досліджень

матеріалів за умов однонапрямленого руху: 1 – механічна частина;

2 – хлоридсрібний електрод порівняння; 3 – блок живлення тензодавачів;

4 – аналого цифровий перетворювач (АЦП); 5 – персональний комп’ютер.

Механічна частина установки (рис.2.13) складається зі станини (1), де

розміщено електричний двигун; вмонтовано обертовий столик (2) для

кріплення зразків; горизонтальної балки (3); вертикального коромисла (4) з

тензодавачем (5) для фіксування зміни сили тертя у процесі випроб та

струмознімача (6) для запису даних по вимірюванню електричних
параметрів. Зразок (7) встановлюється на поверхню обертового стола (2) і

через гумовий ущільнювач кріпиться з електрохімічною коміркою (8)
гвинтами. Навантажується зразок наважками, які встановлюють на

вертикальне коромисло (4), вмонтоване у горизонтальну балку (3), яку
зрівноважують рівнем для забезпечення перпендикулярності вертикального

коромисла до поверхні зразка (7) при прикладанні нормального

навантаження. У вертикальне коромисло вмонтовано індентор – керамічну

кульку діаметром 9 мм.
