Page 100 - Microsoft Word - Дисертація_Винар_end

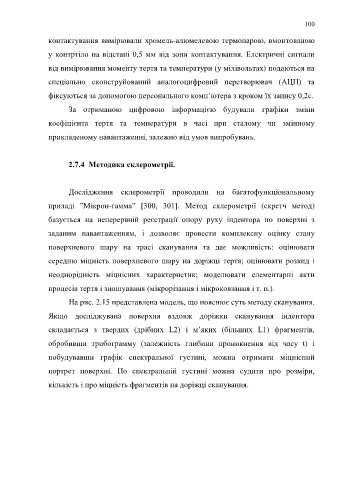

100

контактування вимірювали хромель-алюмелевою термопарою, вмонтованою

у контртіло на відстані 0,5 мм від зони контактування. Електричні сигнали

від вимірювання моменту тертя та температури (у мілівольтах) подаються на

спеціально сконструйований аналогоцифровий перетворювач (АЦП) та

фіксуються за допомогою персонального комп’ютера з кроком їх запису 0,2с.

За отриманою цифровою інформацією будували графіки зміни

коефіцієнта тертя та температури в часі при сталому чи змінному

прикладеному навантаженні, залежно від умов випробувань.

2.7.4 Методика склерометрії.

Дослідження склерометрії проводили на багатофункціональному

приладі ”Мікрон-гамма” [300, 301]. Метод склерометрії (скретч метод)

базується на неперервній реєстрації опору руху індентора по поверхні з
заданим навантаженням, і дозволяє провести комплексну оцінку стану

поверхневого шару на трасі сканування та дає можливість: оцінювати
середню міцність поверхневого шару на доріжці тертя; оцінювати розкид і

неоднорідність міцнісних характеристик; моделювати елементарні акти

процесів тертя і зношування (мікрорізання і мікроковзання і т. п.).

На рис. 2.15 представлена модель, що пояснює суть методу сканування.

Якщо досліджувана поверхня вздовж доріжки сканування індентора

складається з твердих (дрібних L2) і м’яких (більших L1) фрагментів,

обробивши трибограмму (залежність глибини проникнення від часу t) і

побудувавши графік спектральної густині, можна отримати міцнісний

портрет поверхні. По спектральній густині можна судити про розміри,

кількість і про міцність фрагментів на доріжці сканування.
