99

Для порівняльних випробувань використовували зразкок диск із

зовнішнім діаметром  =60  0,02 мм та з внутрішнім діаметром розміру (

=42  0,02 мм) у парі з колодкою з зовнішнім діаметром аналогічного розміру

( =42  0,02 мм). Креслення зразків подано на (рис. 2.11). Радіальне биття

зразків не перевищувало 0,02 мм.

Пара тертя складалась зі колодки (1) і контртіла (2) (рис. 2.14). До

нижньої поверхні колодки за допомогою паяння прикріплювали зразок-

вставку з досліджуваного матеріалу (3). Зразок (1) кріпили на валу установки.

Він обертався з необхідною швидкістю і був частково занурений в

середовище (4) комірка (5). Дані щодо зміни коефіцієнта тертя, температури

та електродного потенціалу через аналогоцифровий перетворювач (АЦП)

передавались та фіксувались на ПК.

~
Від пірометра

4

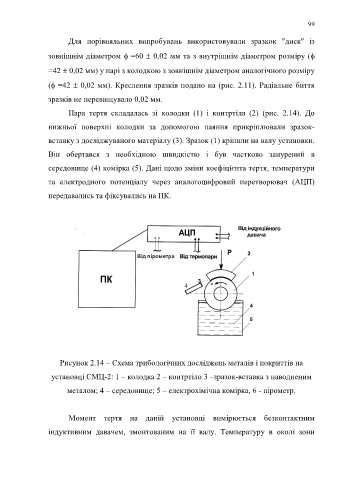

Рисунок 2.14 – Схема трибологічних досліджень металів і покриттів на

установці СМЦ-2: 1 – колодка 2 – контртіло 3 –зразок-вставка з наводненим

металом; 4 – середовище; 5 – електрохімічна комірка, 6 - пірометр.

Момент тертя на даній установці вимірюється безконтактним

індуктивним давачем, змонтованим на її валу. Температуру в околі зони
