91

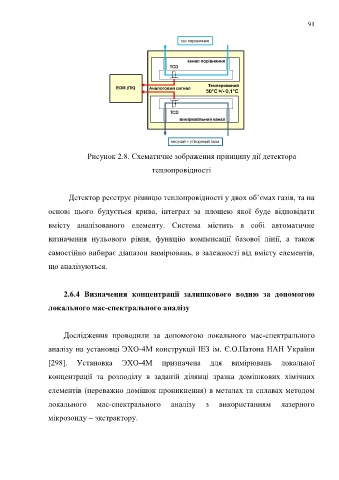

Рисунок 2.8. Схематичне зображення принципу дії детектора

теплопровідності

Детектор реєструє різницю теплопровідності у двох об’ємах газів, та на

основі цього будується крива, інтеграл за площею якої буде відповідати

вмісту аналізованого елементу. Система містить в собі автоматичне

визначення нульового рівня, функцію компенсації базової лінії, а також

самостійно вибирає діапазон вимірювань, в залежності від вмісту елементів,

що аналізуються.

2.6.4 Визначення концентрації залишкового водню за допомогою

локального мас-спектрального аналізу

Дослідження проводили за допомогою локального мас-спектрального

аналізу на установці ЭХО-4М конструкції ІЕЗ ім. Є.О.Патона НАН України

[298]. Установка ЭХО-4М призначена для вимірювань локальної

концентрації та розподілу в заданій ділянці зразка домішкових хімічних

елементів (переважно домішок проникнення) в металах та сплавах методом

локального мас-спектрального аналізу з використанням лазерного

мікрозонду – экстрактору.
