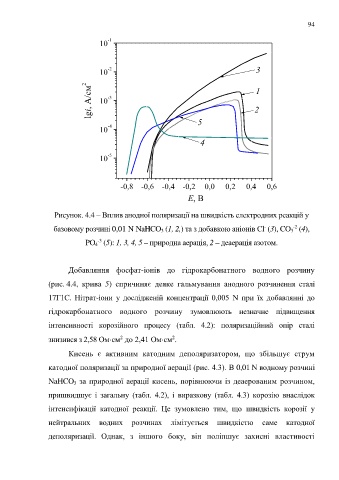

Page 94 - Dys

94

10 -1

10 -2 3

lgi, A/cм 2 10 -3 2
1

5
10 -4
4

10 -5

-0,8 -0,6 -0,4 -0,2 0,0 0,2 0,4 0,6
E, В

Рисунок. 4.4 – Вплив анодної поляризації на швидкість електродних реакцій у

-2
базовому розчині 0,01 N NaHCO 3 (1, 2,) та з добавкою аніонів Сl (3), CO 3 (4),
-
-3
PO 4 (5): 1, 3, 4, 5 – природна аерація, 2 – деаерація азотом.

Добавляння фосфат-іонів до гідрокарбонатного водного розчину

(рис. 4.4, крива 5) спричиняє деяке гальмування анодного розчинення сталі

17Г1С. Нітрат-іони у дослідженій концентрації 0,005 N при їх добавлянні до

гідрокарбонатного водного розчину зумовлюють незначне підвищення

інтенсивності корозійного процесу (табл. 4.2): поляризаційний опір сталі

знизився з 2,58 Омcм до 2,41 Омcм .
2
2
Кисень є активним катодним деполяризатором, що збільшує струм

катодної поляризації за природної аерації (рис. 4.3). В 0,01 N водному розчині

NaHCO 3 за природної аерації кисень, порівнюючи із деаерованим розчином,

пришвидшує і загальну (табл. 4.2), і виразкову (табл. 4.3) корозію внаслідок

інтенсифікації катодної реакції. Це зумовлено тим, що швидкість корозії у

нейтральних водних розчинах лімітується швидкістю саме катодної

деполяризації. Однак, з іншого боку, він поліпшує захисні властивості
