Page 89 - Dys

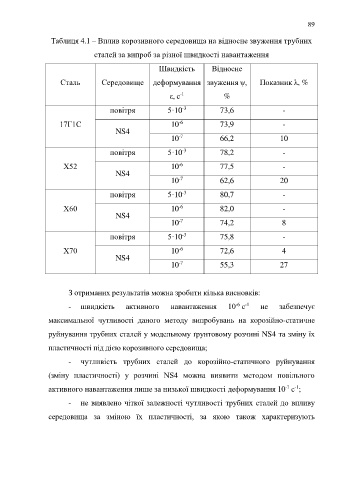

89

Таблиця 4.1 – Вплив корозивного середовища на відносне звуження трубних

сталей за випроб за різної швидкості навантаження

Швидкість Відносне

Сталь Середовище деформування звуження ψ, Показник λ, %

-1
ε, с %
повітря 5·10 73,6 -
-3
-6
17Г1С 10 73,9 -
NS4
-7
10 66,2 10
повітря 5·10 78,2 -
-3
-6
Х52 10 77,5 -
NS4
-7
10 62,6 20

-3
повітря 5·10 80,7 -
-6
Х60 10 82,0 -
NS4
-7
10 74,2 8
-3
повітря 5·10 75,8 -
-6
Х70 10 72,6 4
NS4
-7
10 55,3 27

З отриманих результатів можна зробити кілька висновків:

-6
-1
- швидкість активного навантаження 10 с не забезпечує
максимальної чутливості даного методу випробувань на корозійно-статичне

руйнування трубних сталей у модельному ґрунтовому розчині NS4 та зміну їх

пластичності під дією корозивного середовища;

- чутливість трубних сталей до корозійно-статичного руйнування

(зміну пластичності) у розчині NS4 можна виявити методом повільного

-7
-1
активного навантаження лише за низької швидкості деформування 10 с ;
- не виявлено чіткої залежності чутливості трубних сталей до впливу

середовища за зміною їх пластичності, за якою також характеризують
