Page 90 - Dys

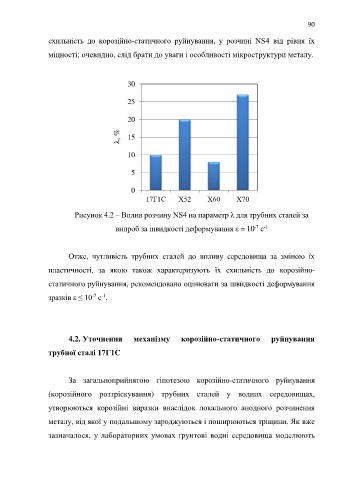

90

схильність до корозійно-статичного руйнування, у розчині NS4 від рівня їх

міцності; очевидно, слід брати до уваги і особливості мікроструктури металу.

30

25

20

λ, % 15

10

5

0
17Г1С Х52 Х60 Х70

Рисунок 4.2 – Вплив розчину NS4 на параметр λ для трубних сталей за

-7
-1
випроб за швидкості деформування ε = 10 с

Отже, чутливість трубних сталей до впливу середовища за зміною їх

пластичності, за якою також характеризують їх схильність до корозійно-

статичного руйнування, рекомендовано оцінювати за швидкості деформування

-1
-7
зразків ε ≤ 10 с .

4.2. Уточнення механізму корозійно-статичного руйнування

трубної сталі 17Г1С

За загальноприйнятою гіпотезою корозійно-статичного руйнування

(корозійного розтріскування) трубних сталей у водних середовищах,

утворюються корозійні виразки внаслідок локального анодного розчинення

металу, від якої у подальшому зароджуються і поширюються тріщини. Як вже

зазначалося, у лабораторних умовах ґрунтові водні середовища моделюють
