Page 83 - Дисертація_Влад_Христина_Ігорівна

3.1.1.2. Структура та властивості порошків Ренея M-Мꞌ (M = Ni, Co та

Fe, Мꞌ = Pd).

Після процесу вилуговування вхідних матеріалів одержано зразки

номінального складу: Ni , Co , Ni Pd , Co Pd , Ni Co та Ni Co Pd .
90
50
50
10
90
100
10
100
45
10
45
Синтезовані частинки були вивчені на премет морфологічних особливостей
поверхні за допомогою скануючого електронного мікроскопа. Одержані
зображення (рис. 3.2а–д) підтверджують успішний синтез досліджуваних
матеріалів та дозволяють охарактеризувати їх морфологію.

а б в

г ґ д

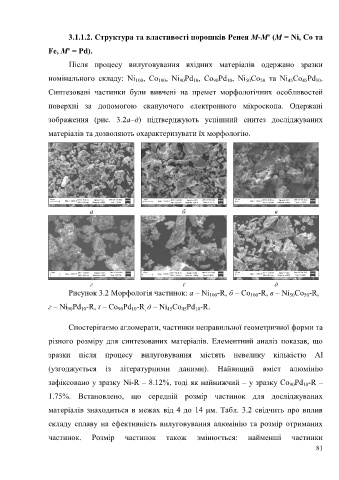

Рисунок 3.2 Морфологія частинок: а – Ni -R, б – Co -R, в – Ni Co -R,
50
100
100
50
г – Ni Pd -R, ґ – Co Pd -R д – Ni Co Pd -R.
10
45
45
10
90
90
,
10
Спостерігаємо агломерати, частинки неправильної геометричної форми та
різного розміру для синтезованих матеріалів. Елементний аналіз показав, що
зразки після процесу вилуговування містять невелику кількістю Аl
(узгоджується із літературними даними). Найвищий вміст алюмінію

зафіксовано у зразку Ni-R – 8.12%, тоді як найнижчий – у зразку Co Pd -R –
90
10
1.75%. Встановлено, що середній розмір частинок для досліджуваних

матеріалів знаходиться в межах від 4 до 14 μм. Табл. 3.2 свідчить про вплив

складу сплаву на ефективність вилуговування алюмінію та розмір отриманих

частинок. Розмір частинок також змінюється: найменші частинки
81
