Page 82 - Дисертація_Влад_Христина_Ігорівна

аналізу наведені на рис. 3.1 (див. додаток А, рис. А.1), а структурні параметри

для кожної ідентифікованої фази наведені в табл. 3.1 (див. табл. А.1).

Рентгенограми M-Pd-Al подібні до Me-Al, однак можуть містити ще досі

невідомі (нерозшифровані) фази PdAl /PdAl . Не уточнені піки на
3
4
дифрактограмі відносяться до квазікристалів (певний тип упаковки атомів у

речовині, який характеризується особливими видами симетрії). Дифракційні

піки є вузькими, що може свідчити про більший розмір зерен (кристалітів).

Також оцінено додаткові параметри для всіх досліджуваних матеріалів, а саме

коефіцієнт профілю (R ) та зважений коефіцієнт профілю (R ). Фактори
WP
Р
низького профілю для сплаву FeAl становлять R = 1.22 % та R = 1.62 %, а
WP
P
для сплаву Ni Fe Al – 1.62 % та 2.21 %, відповідно. В загальному, результати
50
50
вище згаданих R-факторів для усіх зразків не перевищують 3 %.

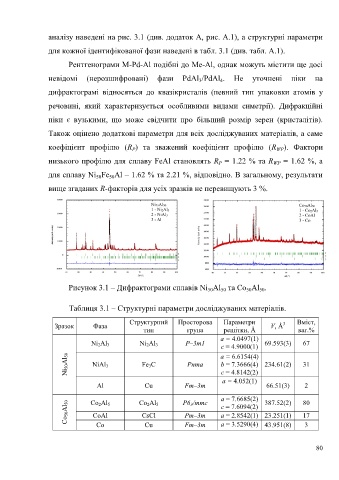

Рисунок 3.1 – Дифрактограми сплавів Ni Al та Co Al .
50
50
50
50
Таблиця 3.1 – Структурні параметри досліджуваних матеріалів.

Структурний Просторова Параметри 3 Вміст,
Зразок Фаза V, Å
тип група решітки, Å ваг.%
а = 4.0497(1)
Ni 2Al 3 Ni 2Al 3 P–3m1 69.593(3) 67
с = 4.9000(1)
Ni 50Al 50 NiAl 3 Fe 3C Pnma а = 6.6154(4) 31
b = 7.3666(4) 234.61(2)
с = 4.8142(2)
а = 4.052(1)
Al Cu Fm–3m 66.51(3) 2

a = 7.6685(2) 387.52(2) 80
Co 50Al 50 CoAl CsCl Pm–3m c = 7.6094(2) 17
Co 2Al 5
Co 2Al 5
P6 3/mmc
a = 2.8542(1) 23.251(1)
3
Cu
Co
a = 3.5290(4) 43.951(8)
Fm–3m
80
