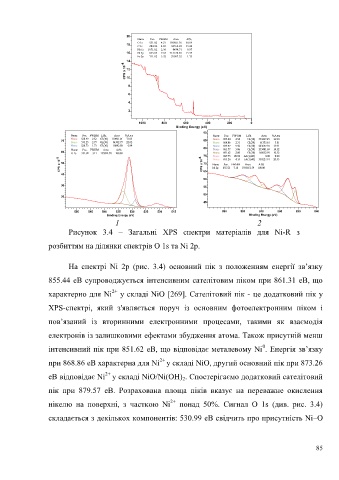

Page 87 - Дисертація_Влад_Христина_Ігорівна

None
20
Name Pos. FWHM Area At%
O 1s 531.02 4.21 150801.76 50.09
18 C 1s 284.02 4.83 34352.92 33.44
Na 1s 1071.02 2.56 8494.71 0.97
16 Ni 2p 855.02 7.65 314120.40 13.77
Fe 2p 711.02 5.32 29087.32 1.73
14
CPS x 10 -4 12
10
8
6
4
2
1000 800 600 400 200 0
Binding Energy (eV)
None None
90
Name Pos. FWHM L.Sh. Area CasaXPS (This string can be edited in CasaXPS.DEF/PrintFootNote.txt) Pos. FWHM L.Sh. Area %Area
%Area
Name
None 530.99 2.52 GL(30) 110901.01 71.03 None 855.44 4.54 GL(30) 593437.45 36.90
70 85
None 533.25 2.77 GL(30) 34382.77 22.02 None 868.86 2.31 GL(30) 61335.61 3.81
None 528.73 1.73 GL(30) 10842.58 6.94 None 879.57 5.96 GL(30) 223657.35 13.91
Name Pos. FWHM Area At% 80 None 861.37 5.06 GL(30) 233481.69 14.52
60 O 1s 531.02 3.11 155994.70 100.00 None 851.62 2.00 GL(30) 166032.59 10.32
0.00
75 None 887.75 28.92 LA(1,643) 330227.19 20.53
0.00
CPS x 10 -3 50 CPS x 10 -4 70 Name 855.52 7.18 1595651.59 100.00
873.26
LA(1,643)
None
4.75
Area
At%
Pos. FWHM
Ni 2p
40 65
60
30 55
50
20
45
550 545 540 535 530 525 520 515 890 880 870 860 850 840
Binding Energy (eV) Binding Energy (eV)
2
1 CasaXPS (This string can be edited in CasaXPS.DEF/PrintFootNote.txt)
CasaXPS (This string can be edited in CasaXPS.DEF/PrintFootNote.txt)
Рисунок 3.4 – Загальні XPS спектри матеріалів для Ni-R з
розбиттям на ділянки спектрів O 1s та Ni 2p.
На спектрі Ni 2p (рис. 3.4) основний пік з положенням енергії зв’язку
855.44 еВ супроводжується інтенсивним сателітовим піком при 861.31 еВ, що
2+
характерно для Ni у складі NiO [269]. Сателітовий пік - це додатковий пік у
XPS-спектрі, який з'являється поруч із основним фотоелектронним піком і
пов’язаний із вторинними електронними процесами, такими як взаємодія
електронів із залишковими ефектами збудження атома. Також присутній менш

0
інтенсивний пік при 851.62 eВ, що відповідає металевому Ni . Енергія зв’язку
2+
при 868.86 еВ характерна для Ni у складі NiO, другий основний пік при 873.26
2+
еВ відповідає Ni у складі NiO/Ni(OH) . Спостерігаємо додатковий сателітовий
2
пік при 879.57 еВ. Розрахована площа піків вказує на переважне окислення
2+
нікелю на поверхні, з часткою Ni понад 50%. Сигнал O 1s (див. рис. 3.4)

складається з декількох компонентів: 530.99 еВ свідчить про присутність Ni–O

85
