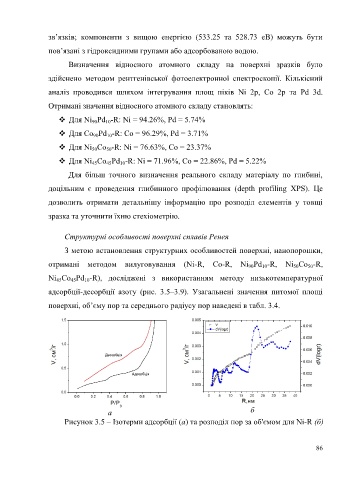

Page 88 - Дисертація_Влад_Христина_Ігорівна

зв’язків; компоненти з вищою енергією (533.25 та 528.73 еВ) можуть бути

пов’язані з гідроксидними групами або адсорбованою водою.

Визначення відносного атомного складу на поверхні зразків було

здійснено методом рентгенівської фотоелектронної спектроскопії. Кількісний

аналіз проводився шляхом інтегрування площ піків Ni 2p, Co 2p та Pd 3d.

Отримані значення відносного атомного складу становлять:

 Для Ni Pd -R: Ni = 94.26%, Pd = 5.74%
10
90
 Для Co Pd -R: Co = 96.29%, Pd = 3.71%
90
10
 Для Ni Co -R: Ni = 76.63%, Co = 23.37%
50
50
 Для Ni Co Pd -R: Ni = 71.96%, Co = 22.86%, Pd = 5.22%
45
45
10
Для більш точного визначення реального складу матеріалу по глибині,
доцільним є проведення глибинного профілювання (depth profiling XPS). Це

дозволить отримати детальнішу інформацію про розподіл елементів у товщі

зразка та уточнити їхню стехіометрію.

Структурні особливості поверхні сплавів Ренея

З метою встановлення структурних особливостей поверхні, нанопорошки,

отримані методом вилуговування (Ni-R, Co-R, Ni Pd -R, Ni Co -R,
10
50
90
50
Ni Co Pd -R), досліджені з використанням методу низькотемпературної
10
45
45
адсорбції-десорбції азоту (рис. 3.5–3.9). Узагальнені значення питомої площі
поверхні, об’єму пор та середнього радіусу пор наведені в табл. 3.4.

а б
Рисунок 3.5 – Ізотерми адсорбції (а) та розподіл пор за об'ємом для Ni-R (б)

86
