Page 93 - Дисертація_Влад_Христина_Ігорівна

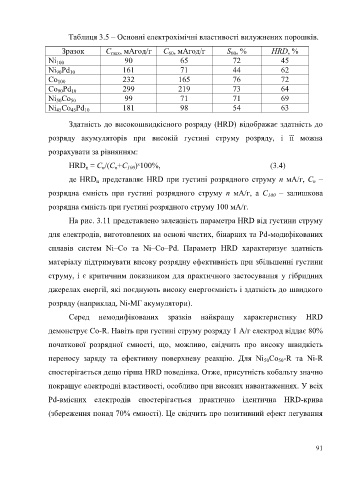

Таблиця 3.5 – Основні електрохімічні властивості вилужнених порошків.

Зразок C max , мАгод/г C , мАгод/г S , % HRD, %
60
60
Ni 90 65 72 45
100
Ni Pd 161 71 44 62
90
10
Co 232 165 76 72
100
Co Pd 299 219 73 64
90
10
Ni Co 99 71 71 69
50
50
Ni Co Pd 181 98 54 63
45
45
10
Здатність до високошвидкісного розряду (HRD) відображає здатність до
розряду акумуляторів при високій густині струму розряду, і її можна
розрахувати за рівнянням:

HRD = С /(С +С )ˣ100%, (3.4)
n
n
100
n
де HRD представляє HRD при густині розрядного струму n мА/г, C –
n
n
розрядна ємність при густині розрядного струму n мА/г, а C – залишкова
100
розрядна ємність при густині розрядного струму 100 мА/г.
На рис. 3.11 представлено залежність параметра HRD від густини струму

для електродів, виготовлених на основі чистих, бінарних та Pd-модифікованих

сплавів систем Ni–Co та Ni–Co–Pd. Параметр HRD характеризує здатність

матеріалу підтримувати високу розрядну ефективність при збільшенні густини

струму, і є критичним показником для практичного застосування у гібридних

джерелах енергії, які поєднують високу енергоємність і здатність до швидкого

розряду (наприклад, Ni-MГ акумулятори).
Серед немодифікованих зразків найкращу характеристику HRD

демонструє Co-R. Навіть при густині струму розряду 1 А/г електрод віддає 80%
початкової розрядної ємності, що, можливо, свідчить про високу швидкість

переносу заряду та ефективну поверхневу реакцію. Для Ni Co -R та Ni-R
50
50
спостерігається дещо гірша HRD поведінка. Отже, присутність кобальту значно

покращує електродні властивості, особливо при високих навантаженнях. У всіх

Pd-вмісних електродів спостерігається практично ідентична HRD-крива

(збереження понад 70% ємності). Це свідчить про позитивний ефект легування

91
