Page 97 - Дисертація_Влад_Христина_Ігорівна

зареєстровано для Co-R (21.24 мА/г), що вказує на відносно повільніші

електрохімічні процеси.

Поляризаційний опір найвищий у зразка Co-R (1188.64 мОм), що вказує

на добре сформовану пасивну плівку або низьку електронну провідність

поверхневого шару. Для Ni-R та Ni Pd -R значення R були найнижчими
90
p
10
(261.77 і 280.65 мОм відповідно), що узгоджується з їхніми високими
значеннями I і активною електродною поведінкою.
0

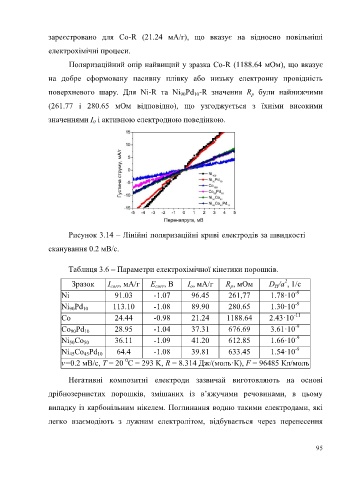

Рисунок 3.14 – Лінійні поляризаційні криві електродів за швидкості

сканування 0.2 мВ/с.

Таблиця 3.6 – Параметри електрохімічної кінетики порошків.

2
Зразок I corr , мA/г E corr , В I , мA/г R , мОм D /a , 1/с
o
p
H
-9
Ni 91.03 -1.07 96.45 261,77 1.78·10
-9
Ni Pd 113.10 -1.08 89.90 280.65 1.30·10
90
10
-11
Co 24.44 -0.98 21.24 1188.64 2.43·10
-9
Co Pd 28.95 -1.04 37.31 676.69 3.61·10
10
90
-9
Ni Co 36.11 -1.09 41.20 612.85 1.66·10
50
50
-9
Ni Co Pd 64.4 -1.08 39.81 633.45 1.54·10
45
45
10
0
v=0.2 мВ/с, T = 20 C = 293 K, R = 8.314 Дж/(моль·К), F = 96485 Кл/моль
Негативні композитні електроди зазвичай виготовляють на основі
дрібнозернистих порошків, змішаних із в’яжучими речовинами, в цьому
випадку із карбонільним нікелем. Поглинання водню такими електродами, які
легко взаємодіють з лужним електролітом, відбувається через перенесення

95
